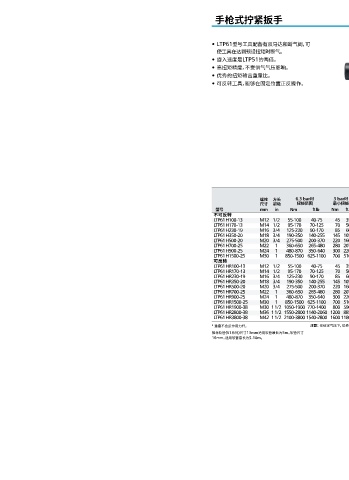

Page 94 - 2023 阿特拉斯 装配大样本

手枪式拧紧扳手 断气式

• LTP61型号工具配备有双马达和断气阀，可
使工具在达到预设扭矩时断气。
• 旋入速度是LTP51的两倍。
• 高扭矩精度，不受供气气压影响。
• 优秀的扭矩输出重量比。
• 可反转工具，能够在固定位置正反操作。

中心
螺栓 方头 6.3 bar时 3 bar时 空转 边缘 空转时 进气口
尺寸 驱动 扭矩范围 最小扭矩 速度 重量 a 长度 距离 耗气量 螺纹 转轴
型号 mm in Nm ft lb Nm ft lb r/min kg lb mm mm l/s cfm mm 类型 订货号
不可反转
LTP61 H100-13 M12 1/2 55-100 40-75 45 35 1800 3.0 6.6 223 29 20 42 3/8 3 8431 0800 07
LTP61 H170-13 M14 1/2 95-170 70-125 70 50 1100 3.0 6.6 223 29 20 42 3/8 3 8431 0800 14
LTP61 H230-19 M16 3/4 125-230 90-170 85 60 820 3.0 6.6 223 29 20 42 3/8 3 8431 0800 21
LTP61 H350-20 M18 3/4 190-350 140-255 145 105 520 3.9 8.6 260 31 20 42 3/8 4 8431 0800 28
LTP61 H500-20 M20 3/4 275-500 200-370 220 160 360 3.9 8.6 260 31 20 42 3/8 4 8431 0800 35
LTP61 H700-25 M22 1 360-650 265-480 280 207 280 4.5 9.9 305 34 20 42 3/8 5 8431 0800 42
LTP61 H900-25 M24 1 480-870 350-640 300 220 210 4.5 9.9 282 32 20 42 3/8 5 8431 0800 49
LTP61 H1500-25 M30 1 850-1500 625-1100 700 516 115 6.8 14.5 323 42 20 42 3/8 9 8431 0800 56
可反转
LTP61 HR100-13 M12 1/2 55-100 40-75 45 35 1800 3.0 6.6 235 30 20 42 3/8 3 8431 0801 08
LTP61 HR170-13 M14 1/2 95-170 70-125 70 50 1100 3.0 6.6 238 30 20 42 3/8 3 8431 0801 15
LTP61 HR230-19 M16 3/4 125-230 90-170 85 60 820 3.0 6.6 275 34 20 42 3/8 3 8431 0801 22
LTP61 HR350-20 M18 3/4 190-350 140-255 145 105 520 3.9 8.6 275 34 20 42 3/8 4 8431 0801 29
LTP61 HR500-20 M20 3/4 275-500 200-370 220 160 360 3.9 8.6 275 34 20 42 3/8 4 8431 0801 36
LTP61 HR700-25 M22 1 360-650 265-480 280 207 280 4.5 9.9 305 34 20 42 3/8 5 8431 0801 43
LTP61 HR900-25 M24 1 480-870 350-640 300 220 210 4.5 9.9 305 34 20 42 3/8 5 8431 0801 50
LTP61 HR1500-25 M30 1 850-1500 625-1100 700 516 115 6.8 14.5 345 42 20 42 3/8 9 8431 0801 57
LTP61 HR1900-38 M30 1 1/2 1050-1900 770-1400 800 590 90 14.1 31.0 380 68 20 42 3/8 8 8431 0801 64
LTP61 HR2800-38 M36 1 1/2 1550-2800 1140-2060 1200 885 65 14.1 31.0 380 68 20 42 3/8 8 8431 0801 71
LTP61 HR3800-38 M42 1 1/2 2100-3800 1540-2800 1600 1180 50 14.1 31.0 380 68 20 42 3/8 8 8431 0801 78
a 注意： 在给定气压下，切换扭矩在当前最大值4%内。
重量不含反作用力杆。
推荐软管(61系列)尺寸13mm适用软管最长为5m。软管尺寸
16mm，适用软管最长为5-10m。

气动装配工具 – 气动拧紧扳手 47
