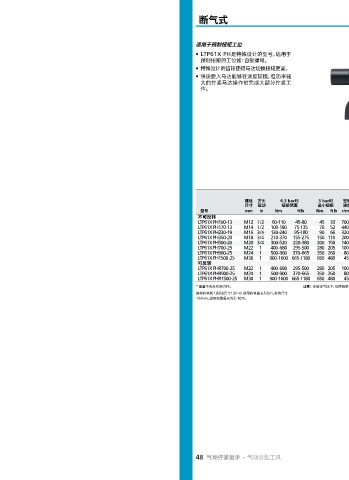

Page 96 - 2023 阿特拉斯 装配大样本

断气式 手枪式拧紧扳手

适用于预制扭矩工位
• LTP61X PH是特殊设计的型号，适用于
预制扭矩的工位如：自锁螺母。
• 特殊设计的齿轮使得马达切换扭矩更高。
• 快速旋入马达能够在速度较慢，但功率强
大的拧紧马达操作前完成大部分拧紧工
作。

中心
螺栓 方头 6.3 bar时 3 bar时 空转 边缘 空转时 进气口
尺寸 驱动 扭矩范围 最小扭矩 速度 重量 a 长度 距离 耗气量 螺纹 转轴
型号 mm in Nm ft lb Nm ft lb r/min kg lb mm mm l/s cfm mm 类型 订货号
不可反转
LTP61X PH100-13 M12 1/2 60-110 45-80 45 33 700 3.0 6.6 223 34 20 42 3/8 3 8431 0908 05
LTP61X PH170-13 M14 1/2 100-180 75-135 70 52 440 3.0 6.6 223 34 20 42 3/8 3 8431 0908 13
LTP61X PH230-19 M16 3/4 130-240 95-180 90 66 320 3.0 6.6 223 34 20 42 3/8 3 8431 0908 18
LTP61X PH350-20 M18 3/4 210-370 155-275 150 110 200 3.9 8.6 260 34 20 42 3/8 4 8431 0908 25
LTP61X PH500-20 M20 3/4 300-520 220-380 200 150 140 3.9 8.6 260 34 20 42 3/8 4 8431 0908 32
LTP61X PH700-25 M22 1 400-680 295-500 280 205 100 4.5 9.9 305 34 20 42 3/8 5 8431 0908 39
LTP61X PH900-25 M24 1 500-900 370-665 350 260 80 4.5 9.9 282 34 20 42 3/8 5 8431 0908 42
LTP61X PH1500-25 M30 1 900-1600 665-1180 650 480 45 6.8 14.9 323 42 20 42 3/8 9 8431 0908 53
可反转
LTP61X PHR700-25 M22 1 400-680 295-500 280 205 100 4.5 9.9 305 34 20 42 3/8 5 8431 0908 58
LTP61X PHR900-25 M24 1 500-900 370-665 350 260 80 4.5 9.9 305 34 20 42 3/8 5 8431 0908 62
LTP61X PHR1500-25 M30 1 900-1600 665-1180 650 480 45 6.8 14.9 345 42 20 42 3/8 9 8431 0908 69
a 重量不含反作用力杆。 注意： 在给定气压下，切换扭矩在当前最大值10%内。
推荐软管(61系列)尺寸13mm 适用软管最长为5m。软管尺寸
16mm，适用软管最长为5-10m。
