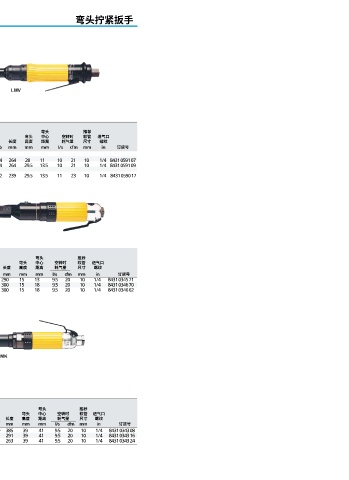

非断气式 弯头拧紧扳手

堵转式
• 低惯量设计，扭矩精度不受连接硬度影
响，较低的均值偏差。
• 扭矩设置简易，通过调整输入气压即可
调节。
• 可靠性高，广泛认同的设计。
• 得益于尺寸小巧的弯头，具有良好的易
操作性。

扭矩范围 弯头 推荐
螺栓 方头 软连接 空转 弯头 中心 空转时 软管 进气口
尺寸 驱动 6.3bar时 3bar时 速度 重量 长度 高度 距离 耗气量 尺寸 螺纹
型号 mm in Nm ft lb Nm ft lb r/min kg lb mm mm mm l/s cfm mm in 订货号
可反转
LMV28 R11-10 M6 3/8 11 8 5 4 1200 1.1 2.4 264 28 11 10 21 10 1/4 8431 0591 07
LMV28 R14-10 M6 3/8 14 10 7 5 1000 1.1 2.4 264 29.5 13.5 10 21 10 1/4 8431 0591 09
不可反转
LMV28 N16-10 M6 3/8 16 12 8 6 1000 1.0 2.2 239 29.5 13.5 11 23 10 1/4 8431 0590 17

棘轮扳手
• 独特的操作性，棘轮扳手是空间有限工
位的合适选择。
• 扳手翻转后可进行拆卸操作。

扭矩范围 弯头 推荐
螺栓 方头 软连接 空转 弯头 中心 空转时 软管 进气口
尺寸 驱动 6.3bar时 3bar时 速度 重量 长度 高度 距离 耗气量 尺寸 螺纹
型号 mm in Nm ft lb Nm ft lb r/min kg lb mm mm mm l/s cfm mm in 订货号
LBR33 S26/114-13 M8 13 22 16 11 8 185 1.4 3.1 290 15 13 9.5 20 10 1/4 8431 0345 71
a
LBR33 S26/118-16 M8-10 16 30 22 15 11 135 1.4 3.1 300 15 18 9.5 20 10 1/4 8431 0346 70
a
LBR33 S26/118-17 M8-10 17 30 22 15 11 135 1.4 3.1 300 15 18 9.5 20 10 1/4 8431 0346 62
a
a 内六角驱动。
蜗杆传动气动扳手
• 节流阀特性降低空转速度。
• 适用于以下操作：
– 拧紧
– 轻度铰孔

– 攻丝
– 滚管
• 也可与器具配合，作为气动马达在间歇
操作中使用。

扭矩范围 弯头 推荐
螺栓 方头 软连接 空转 弯头 中心 空转时 软管 进气口
尺寸 驱动 6.3bar时 3bar时 速度 重量 长度 高度 距离 耗气量 尺寸 螺纹
型号 mm in Nm ft lb Nm ft lb r/min kg lb mm mm mm l/s cfm mm in 订货号
a
LMK33 S001 M10-12 7/16 55 41 27 20 130 2.2 4.9 385 39 41 9.5 20 10 1/4 8431 0343 08
a
LMK33 S002 M10-12 7/16 32 24 16 12 235 1.9 4.2 291 39 41 9.5 20 10 1/4 8431 0343 16
a
LMK33 S005 M10 7/16 29 21 14 10 480 1.7 3.7 263 39 41 9.5 20 10 1/4 8431 0343 24
a 内六角驱动。
34 气动拧紧扳手 – 气动装配工具
