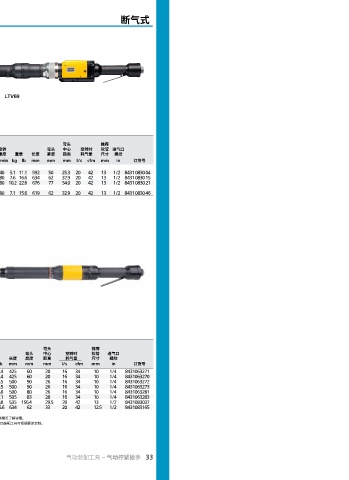

Page 67 - 2023 阿特拉斯 装配大样本

弯头拧紧扳手 断气式

LTV69 系列
• 新款双马达设计 – 更快的下旋速度，精
确拧紧。
• 高扭矩。
• 适用于空间狭小的工位。
• 螺旋伞齿轮。

3bar时 6.3bar时 6.3bar时 弯头 推荐
螺栓 驱动 最小扭矩 最小扭矩 最大扭矩 空转 弯头 中心 空转时 软管 进气口
尺寸 方头 软连接 软连接 软连接 速度 重量 长度 高度 距离 耗气量 尺寸 螺纹
型号 mm in Nm ft lb Nm ft lb Nm ft lb r/min kg lb mm mm mm l/s cfm mm in 订货号
可反转
LTV69 R180-13 M16 1/2 70 52 100 74 170 125 840 5.1 11.1 592 50 25.3 20 42 13 1/2 8431 0830 04
a
LTV69 R370-20 M18 3/4 140 103 190 140 370 273 480 7.6 16.6 634 62 32.9 20 42 13 1/2 8431 0830 15
a
a
LTV69 R600-25 M22 1 230 170 400 295 600 443 280 10.2 22.6 676 77 54.0 20 42 13 1/2 8431 0830 21
不可反转
LTV69 N370-20 M18 3/4 140 103 190 140 370 273 480 7.1 15.6 619 62 32.9 20 42 13 1/2 8431 0830 46
a 固定式反转。
LTV HAD 系列
内止外动
内止外动驱动螺栓的使用率越来越高，例
如，在卡车制造厂的框架装配流水线中，原
先需要两个人进行的操作只需单人便能完
成。持握驱动螺栓的特点是其中一部件进
行持握，而另外一部件在同侧进行拧紧。

LTV HAD
• 特别适用于减震器的装配。
• 在标准LTV系列工具基础上，经特别研
发用于固定并驱动螺栓的工具。
• HAD套筒有三种不同长度的型号。
• 特殊套筒可根据要求定制。
• 还适用于扭力螺栓，高锁螺栓。

注意：螺栓必须有足够的强度来承受最终扭矩。

弯头 推荐
螺栓 扭矩范围 空转 弯头 中心 空转时 软管 进气口
尺寸 软连接 速度 重量 长度 高度 距离 耗气量 尺寸 螺纹
型号 mm Nm ft lb r/min kg lb mm mm mm l/s cfm mm in 订货号
LTV39-2 R56-HAD-T20 M10 28-56 21-41 460 2.0 4.4 425 60 20 16 34 10 1/4 8431063271
LTV39-2 R56-HAD M10 28-56 21-41 460 2.0 4.4 425 60 20 16 34 10 1/4 8431063270
LTV39-2 R85-HAD M10-12 43-85 32-63 305 2.5 5.5 500 90 26 16 34 10 1/4 8431063272
LTV39-2 R120-HAD M12 60-120 44-88 220 2.5 5.5 500 90 26 16 34 10 1/4 8431063273
LTV39-2 R140-HAD M12 70-140 52-104 180 3.1 6.8 500 80 26 16 34 10 1/4 8431063281
LTV39-2 R200-HAD M14 110-200 82-148 120 3.2 7.1 505 83 28 16 34 10 1/4 8431063283
LTV69 N230-HAD-LR M14 80-230 170-60 320 4 8.8 535 156.4 29.5 20 42 13 1/2 8431083037
LTV69 R370-HAD M18 190-370 140-273 480 7.6 16.6 634 62 33 20 42 12.5 1/2 8431083165
a 最小5bar。 b 用于低扭矩工作。
注意：请参看套筒和固定器需页了解详情。

其它型号的持握驱动装配工具可根据要求定制。
