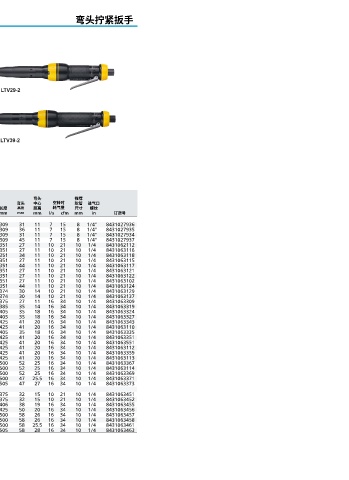

Page 65 - 2023 阿特拉斯 装配大样本

断气式 弯头拧紧扳手

LTV29-2 系列
• 适用于高速和空间有限的工位。
• 采用细长轻便设计。
• 握把柔软舒适。
• 易于反转。
• 低反作用力。
• 螺旋伞齿轮。
LTV39-2 系列
• 同类别扳手中速度更快。
• 功率强大的马达。
• 高精度。
• 众多操作友好性的设计。
• 螺旋伞齿轮。
LTV FS 内置套筒工具
• 小弯头尺寸，具有出色的适用性。
• 高扭矩精度。
• 集成套筒，可降低弯头的高度。
• 螺旋伞齿轮。

弯头 推荐
螺栓 驱动 空转 弯头 中心 空转时 软管 进气口
尺寸 方头 扭矩范围 a 速度 重量 长度 高度 距离 耗气量 尺寸 螺纹
型号 mm in Nm ft lb r/min kg lb mm mm mm l/s cfm mm in 订货号
可反转
LTV19 R15-10 M6 3/8" 6-15 4.5-11 400 1.1 2.4 309 31 11 7 15 8 1/4" 8431027936
LTV19 R15-42 M6 1/4" 6-15 4.5-11 400 1.1 2.4 309 36 11 7 15 8 1/4" 8431027935
LTV19 R15-6 M6 1/4" 6-15 4.5-11 400 1.1 2.4 309 31 11 7 15 8 1/4" 8431027934
LTV19 R15-Q M6 1/4" 6-15 4.5-11 400 1.1 2.4 309 45 11 7 15 8 1/4" 8431027937
LTV29 R16-ATEX M6 3/8 9-16 7-12 850 1.3 2.9 351 27 11 10 21 10 1/4 8431062112
LTV29-2 R12-10 M6 3/8 6-12 4.5-9 850 1.3 2.9 351 27 11 10 21 10 1/4 8431063116
LTV29-2 R12-42 M6 1/4 6-12 4.5-9 850 1.3 2.9 351 34 11 10 21 10 1/4 8431063118
LTV29-2 R12-6 M6 1/4 6-12 4.5-9 850 1.3 2.9 351 27 11 10 21 10 1/4 8431063115
LTV29-2 R12-Q M6 1/4 6-12 4.5-9 850 1.3 2.9 351 44 11 10 21 10 1/4 8431063117
LTV29-2 R16-10 M6 3/8 9-16 7-12 850 1.3 2.9 351 27 11 10 21 10 1/4 8431063121
LTV29-2 R16-6 M6 1/4 9-16 7-12 850 1.3 2.9 351 27 11 10 21 10 1/4 8431063122
LTV29-2 R16-B6 M6 1/4 9-16 7-12 850 1.3 2.9 351 27 11 10 21 10 1/4 8431063102
LTV29-2 R16-Q M6 1/4 9-16 7-12 850 1.3 2.9 351 44 11 10 21 10 1/4 8431063124
LTV29-2 R24-10 M8 3/8 12-24 9-18 640 1.4 3.1 374 30 14 10 21 10 1/4 8431063129
LTV29-2 R30-10 M8 3/8 15-30 11-22 500 1.4 3.1 374 30 14 10 21 10 1/4 8431063137
LTV39-2 R16-10 M6 3/8 7-16 5-12 1200 1.5 3.3 375 27 11 16 34 10 1/4 8431063309
LTV39-2 R30-10 M8 3/8 15-30 11-22 870 1.6 3.5 385 35 14 16 34 10 1/4 8431063319
LTV39-2 R37-10 M8 3/8 18-37 13-27 708 1.7 3.7 405 35 18 16 34 10 1/4 8431063324
LTV39-2 R48-10 M8 3/8 24-48 18-35 560 1.7 3.7 405 35 18 16 34 10 1/4 8431063327
LTV39-2 R48-13 M8 1/2 24-48 18-35 560 2.0 4.4 425 41 20 16 34 10 1/4 8431063343
LTV39-2 R48-B13 M8 1/2 24-48 18-35 560 2.0 4.4 425 41 20 16 34 10 1/4 8431063110
LTV39-2 R56-10 M10 3/8 28-56 21-41 460 1.7 3.7 405 35 18 16 34 10 1/4 8431063335
LTV39-2 R56-13 M10 1/2 28-56 21-41 460 2.0 4.4 425 41 20 16 34 10 1/4 8431063351
LTV39-2 R56-13-ATEX M10 1/2 28-56 21-41 460 2.0 4.4 425 41 20 16 34 10 1/4 8431063551
LTV39-2 R56-B13 M10 1/2 28-56 21-41 460 2.0 4.4 425 41 20 16 34 10 1/4 8431063112
LTV39-2 R70-13 M10 1/2 35-70 26-51 350 2.1 4.6 425 41 20 16 34 10 1/4 8431063359
LTV39-2 R70-B13 M10 1/2 35-70 26-51 350 2.1 4.6 425 41 20 16 34 10 1/4 8431063113
LTV39-2 R85-13 M10-12 1/2 43-85 32-63 305 2.5 5.5 500 52 25 16 34 10 1/4 8431063367
LTV39-2 R85-B13 M10-12 1/2 43-85 32-63 305 2.5 5.5 500 52 25 16 34 10 1/4 8431063114
LTV39-2 R120-13 M12 1/2 60-120 44-88 220 2.5 5.5 500 52 25 16 34 10 1/4 8431063369
LTV39-2 R140-13 M12 1/2 70-140 52-104 180 3 6.6 500 47 25.5 16 34 10 1/4 8431063371
LTV39-2 R200-20 M14 3/4 110-200 82-148 120 3 6.6 505 47 27 16 34 10 1/4 8431063373
可反转
LTV29-2 R24-FS M8 - 12-24 9-18 640 1.4 3.1 375 32 15 10 21 10 1/4 8431063451
LTV29-2 R30-FS M8 - 15-30 11-22 500 1.4 3.1 375 32 15 10 21 10 1/4 8431063452
LTV39-2 R56-FS M10 - 28-56 21-41 460 1.7 3.7 406 38 19 16 34 10 1/4 8431063455
LTV39-2 R70-FS M10 - 35-70 26-51 350 2.1 4.6 425 50 20 16 34 10 1/4 8431063456
LTV39-2 R85-FS M10-12 - 43-85 32-63 305 2.5 5.5 500 58 26 16 34 10 1/4 8431063457
LTV39-2 R120-FS M12 - 60-120 44-88 220 2.5 5.5 500 58 26 16 34 10 1/4 8431063458
LTV39-2 R140-FS M12 - 70-140 52-104 180 3 6.6 500 58 25.5 16 34 10 1/4 8431063461
LTV39-2 R200-FS M14 - 110-200 82-148 120 3.2 7.1 505 58 28 16 34 10 1/4 8431063463
-
注意：1. -Q结尾的型号带快换夹头；42结尾的型号为内六角驱动；-B表示带球形固定方头
2. 所有带 -10(3/8)方头驱动的LTV 29/39都是有球销固定方驱头
3. 带ATEX后缀的两个型号可提供防爆证书，防爆等级为 EX II 3 GD IIB 135°C (T4)
