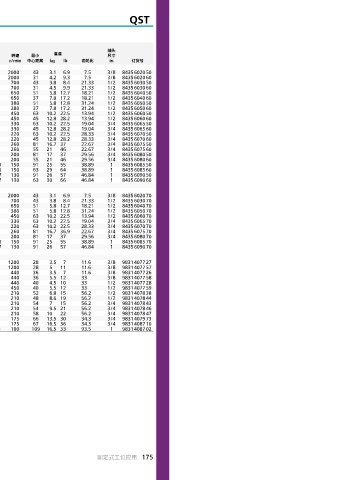

Page 351 - 2023 阿特拉斯 装配大样本
P. 351
固定式拧紧轴 QST
轴头
扭矩范围 重量
行程 转速 最小 尺寸
型号 mm Nm ft lb r/min 中心距离 kg lb 齿轮比 in 订货号
双扭矩传感器，CTT
QST42-20CTT-T50-L134-H10 50 6-20 4-14 2000 43 3.1 6.9 7.5 3/8 8435 6020 50
QST42-20COTT-T50-L134-H10 50 6-20 4-14 2000 31 4.2 9.3 7.5 3/8 8435 6020 60
QST42-50CTT-T50-L134-H13 50 10-50 7-35 700 43 3.8 8.4 21.33 1/2 8435 6030 50
QST42-50COTT-T50-L134-H13 50 10-50 7-35 700 31 4.5 9.9 21.33 1/2 8435 6030 60
QST50-90CTT-T50-L137-H13 50 20-90 15-65 650 51 5.8 12.7 18.21 1/2 8435 6040 50
QST50-90COTT-T50-L137-H13 50 20-90 15-65 650 37 7.8 17.2 18.21 1/2 8435 6040 60
QST50-150CTT-T50-L137-H13 50 30-150 22-110 380 51 5.8 12.8 31.24 1/2 8435 6050 50
QST50-150COTT-T50-L137-H13 50 30-150 22-110 380 37 7.8 17.2 31.24 1/2 8435 6050 60
QST62-150CTT-T50-L152-H13 50 30-150 22-110 450 63 10.2 22.5 13.94 1/2 8435 6060 50
QST62-150COTT-T50-L152-H13 50 30-150 22-110 450 45 12.8 28.2 13.94 1/2 8435 6060 60
QST62-230CTT-T50-L152-H19 50 40-230 29-170 330 63 10.2 22.5 19.04 3/4 8435 6065 50
QST62-230COTT-T50-L152-H19 50 40-220 29-162 330 45 12.8 28.2 19.04 3/4 8435 6065 60
QST62-350CTT-T50-L152-H19 50 50-350 37-258 220 63 10.2 22.5 28.33 3/4 8435 6070 50
QST62-350COTT-T50-L152-H19 50 50-330 37-243 220 45 12.8 28.2 28.33 3/4 8435 6070 60
QST80-450CTT-T50-L146-H19 50 90-450 66-332 260 81 16.7 37 22.67 3/4 8435 6075 50
QST80-450COTT-T50-L146-H19 50 90-450 66-332 260 55 21 46 22.67 3/4 8435 6075 60
QST80-600CTT-T50-L146-H19 50 120-600 88-442 200 81 17 37 29.56 3/4 8435 6080 50
QST80-600COTT-T50-L146-H19 50 120-600 88-442 200 55 21 46 29.56 3/4 8435 6080 60
QST90-750CTT-T50-L152-H25 50 150-750 111-553 150 91 25 55 38.89 1 8435 6085 50
QST90-750COTT-T50-L152-H25 50 150-750 111-553 150 63 29 64 38.89 1 8435 6085 60
QST90-1000CTT-T50-L152-H25 50 200-1000 147-737 130 91 26 57 46.84 1 8435 6090 50
QST90-1000COTT-T50-L152 -H25 50 200-1000 147-737 130 63 30 66 46.84 1 8435 6090 60
双扭矩传感器和双角度传感器，CATT
QST42-20CATT-T50-L134-H10 50 6-20 4-14 2000 43 3.1 6.9 7.5 3/8 8435 6020 70
QST42-50CATT-T50-L134-H13 50 10-50 7-35 700 43 3.8 8.4 21.33 1/2 8435 6030 70
QST50-90CATT-T50-L137-H13 50 20-90 15-65 650 51 5.8 12.7 18.21 1/2 8435 6040 70
QST50-150CATT-T50-L137-H13 50 30-150 22-110 380 51 5.8 12.8 31.24 1/2 8435 6050 70
QST62-150CATT -T50-L152-H13 50 30-150 22-110 450 63 10.2 22.5 13.94 1/2 8435 6060 70
QST62-230CATT-T50-L152-H19 50 40-230 29-170 330 63 10.2 22.5 19.04 3/4 8435 6065 70
QST62-350CATT-T50-L152-H19 50 50-350 37-258 220 63 10.2 22.5 28.33 3/4 8435 6070 70
QST80-450CATT-T50-L146-H19 50 90-450 66-332 260 81 16.7 36.9 22.67 3/4 8435 6075 70
QST80-600CATT-T50-L146-H19 50 120-600 88-442 200 81 17 37 29.56 3/4 8435 6080 70
QST90-750CATT-T50-L152-H25 50 150-750 111-553 150 91 25 55 38.89 1 8435 6085 70
QST90-1000CATT-T50-L152-H25 50 200-1000 147-737 130 91 26 57 46.84 1 8435 6090 70
弯头式，CTV
QST42-20CTV-P10 6-20 4-14 1200 28 3.5 7 11.6 3/8 9831 4077 27
QST42-20CTV-T25-H10 25 6-20 4-14 1200 28 5 11 11.6 3/8 9831 4077 57
QST42-30CTV-P10 6-30 4.5-22 440 36 3.5 7 11.6 3/8 9831 4077 26
QST42-30CTV-T25-H10 25 6-30 4.5-22 440 36 5.5 12 33 3/8 9831 4077 58
QST42-70CTV-P13 14-70 10-52 440 40 4.5 10 33 1/2 9831 4077 28
QST42-70CTV-T25-H13 25 14-70 10-52 450 40 5.5 12 33 1/2 9831 4077 59
QST50-170CTV-P13 34-170 25-125 210 52 6.8 15 56.2 1/2 9831 4078 38
QST50-170CTV-T50-H13 50 34-170 25-125 210 48 8.6 19 56.2 1/2 9831 4078 44
QST50-200CTV-H19 40-200 29-145 210 54 7 15 56.2 3/4 9831 4078 43
QST50-200CTV-T25-H19 25 40-200 29-145 210 54 9.5 21 56.2 3/4 9831 4078 46
QST50-200CTV-T50-H19 50 40-200 29-145 210 58 10 22 56.2 3/4 9831 4078 47
QST62-350CTV-H19 60-350 44-229 175 66 13.5 30 34.3 3/4 9831 4079 73
QST62-350CTV-T25-H19 25 60-350 44-229 175 67 16.5 36 34.3 3/4 9831 4087 10
QST62-600CTV-H25 120-600 88-440 100 109 16.5 33 93.5 1 9831 4087 02
固定式工位应用 175
