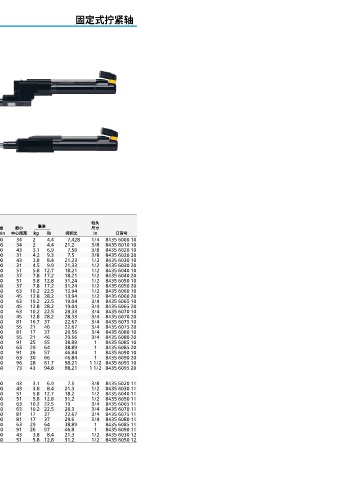

Page 349 - 2023 阿特拉斯 装配大样本

QST 固定式拧紧轴

• 直柄式拧紧轴CT – 配备有角度和扭矩
传感器。
• 偏置式拧紧轴COT – 带有角度传感器，
适用于狭窄螺栓的偏置式齿轮和扭矩传
感器。
• 加长的弹簧行程76mm 和100mm –
带有加长弹簧行程的拧紧轴，适用于长
度更长的螺栓。
• 双扭矩传感器CTT – 带有双扭矩传感
器反馈的拧紧轴。
• 双扭矩传感器和角度传感器CATT – 带
有双角度和双扭矩传感器反馈的拧紧
轴。
• 弯头拧紧轴CTV – 弯头拧紧轴。带行程
与否可选。

轴头
扭矩范围 重量
行程 转速 最小 尺寸
型号 mm Nm ft lb r/min 中心距离 kg lb 齿轮比 in 订货号
QST34-8CT-T50-L150-H6 50 2-8 1.5-6 3000 34 2 4.4 7.428 1/4 8435 6000 10
QST34-20CT-T50-L150-H10 50 4-20 2.9-14.7 1000 34 2 4.4 21.2 3/8 8435 6010 10
QST42-20CT-T50-L134 -H10 50 6-20 4-14 2000 43 3.1 6.9 7.50 3/8 8435 6020 10
QST42-20COT-T50-L134-H10 50 6-20 4-14 2000 31 4.2 9.3 7.5 3/8 8435 6020 20
QST42-50CT-T50-L134-H13 50 10-50 7-35 700 43 3.8 8.4 21.33 1/2 8435 6030 10
QST42-50COT-T50-L134-H13 50 10-50 7-35 700 31 4.5 9.9 21.33 1/2 8435 6030 20
QST50-90CT-T50-L137-H13 50 20-90 15-65 650 51 5.8 12.7 18.21 1/2 8435 6040 10
QST50-90COT-T50-L137-H13 50 20-90 15-65 650 37 7.8 17.2 18.21 1/2 8435 6040 20
QST50-150CT-T50-L137-H13 50 30-150 22-110 380 51 5.8 12.8 31.24 1/2 8435 6050 10
QST50-150COT-T50-L137-H13 50 30-150 22-110 380 37 7.8 17.2 31.24 1/2 8435 6050 20
QST62-150CT-T50-L152-H13 50 30-150 22-110 450 63 10.2 22.5 13.94 1/2 8435 6060 10
QST62-150COT-T50-L152 -H13 50 30-150 22-110 450 45 12.8 28.2 13.94 1/2 8435 6060 20
QST62-230CT-T50-L152-H19 50 40-230 29-170 330 63 10.2 22.5 19.04 3/4 8435 6065 10
QST62-230COT-T50-L152-H19 50 40-220 29-162 330 45 12.8 28.2 19.04 3/4 8435 6065 20
QST62-350CT-T50-L152-H19 50 50-350 37-258 220 63 10.2 22.5 28.33 3/4 8435 6070 10
QST62-350COT-T50-L152-H19 50 50-330 37-243 220 45 12.8 28.2 28.33 3/4 8435 6070 20
QST80-450CT-T50-L146-H19 50 90-450 66-332 260 81 16.7 37 22.67 3/4 8435 6075 10
QST80-450COT-T50-L146-H19 50 90-450 66-332 260 55 21 46 22.67 3/4 8435 6075 20
QST80-600CT-T50-L146-H19 50 120-600 88-442 200 81 17 37 29.56 3/4 8435 6080 10
QST80-600COT-T50-L146-H19 50 120-600 88-442 200 55 21 46 29.56 3/4 8435 6080 20
QST90-750CT-T50-L152-H25 50 150-750 111-553 150 91 25 55 38.89 1 8435 6085 10
QST90-750COT-T50-L152-H25 50 150-750 111-553 150 63 29 64 38.89 1 8435 6085 20
QST90-1000CT-T50-L152-H25 50 200-1000 147-737 130 91 26 57 46.84 1 8435 6090 10
QST90-1000COT-T50-L152-H25 50 200-1000 147-737 130 63 30 66 46.84 1 8435 6090 20
QST95-1750CT-T50-L149-H38 50 350-1750 258-1291 60 96 28 61.7 98.21 1 1/2 8435 6095 10
QST95-1750COT-T50-L155-H38 50 350-1750 258-1291 60 73 43 94.8 98.21 1 1/2 8435 6095 20
加长的弹簧行程76mm和100mm
QST42-20CT-T76-L189-H10 76 6-20 4-14 2000 43 3.1 6.9 7.5 3/8 8435 6020 11
QST42-50CT-T76-L189-H13 76 10-50 7-35 700 43 3.8 8.4 21.3 1/2 8435 6030 11
QST50-90CT-T76-L200-H13 76 20-90 15-65 650 51 5.8 12.7 18.2 1/2 8435 6040 11
QST50-150CT-T76-L200-H13 76 30-150 22-110 380 51 5.8 12.8 31.2 1/2 8435 6050 11
QST62-230CT-T76-L200-H19 76 40-230 29-170 330 63 10.2 22.5 19 3/4 8435 6065 11
QST62-350CT-T76-L200-H19 76 50-350 37-258 220 63 10.2 22.5 28.3 3/4 8435 6070 11
QST80-450CT-T76-L214-H19 76 90-450 66-332 260 81 17 37 22.67 3/4 8435 6075 11
QST80-600CT-T76-L214-H19 76 120-600 88-442 200 81 17 37 29.6 3/4 8435 6080 11
QST90-750CT-T76-L176-H25 76 150-750 111-553 150 63 29 64 38.89 1 8435 6085 11
QST90-1000CT-T76-L176-H25 76 200-1000 147-737 130 91 26 57 46.8 1 8435 6090 11
QST42-50CT-T100-L191-H13 100 10-50 7-35 700 43 3.8 8.4 21.3 1/2 8435 6030 12
QST50-150CT-T100-L186-H13 100 30-150 22-110 380 51 5.8 12.8 31.2 1/2 8435 6050 12
