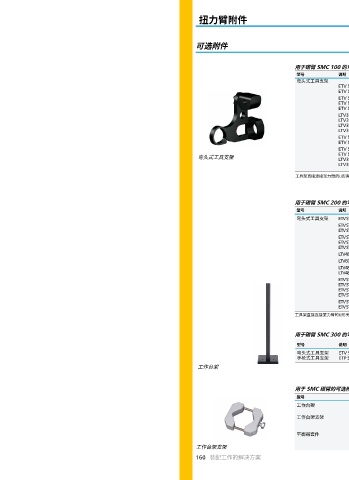

Page 320 - 2023 阿特拉斯 装配大样本

扭力臂附件

可选附件

用于碳臂 SMC 100 的弯头式工具支架
型号 说明 订货号
弯头式工具支架
ETV ST81-100-13, ETV ST61-100-13, 4390 2061 80
ETV STB62-100-13
ETV STB62-70-13, ETV ST81-70-13-L150, 4390 2061 82
ETV ST81-70-13, ETV ST61-70-13,
ETV ST81-90-HAD, ETV ST61-90-HAD
LTV39-2 R70-13, LTV39-2 R56-13 4390 2061 83
LTV39-2 R85-13 4390 2061 84
LTV38-R85-13 4390 2061 85
LTV38 R85-HAD 4390 2061 86
ETV ST81-50-10, ETV ST61-50-HAD, 4390 2061 87
ETV ST61-50-10, LTV39-2 R56-10
ETV ST101-100-HAD, ETV ST101-100-13, 4390 2061 88
ETV ST101-100-INTEL
弯头式工具支架
LTV38 R70-13 4390 2061 89
LTV38 R57-13 4390 2061 90
工具架直接连接至力臂的U形夹。

用于碳臂 SMC 200 的弯头式工具支架
型号 说明 订货号
弯头式工具支架 ETV ST61-200, ETV ST81-200 4390 1513 87
ETV ST101-180-13 / 13-F / 13-M / 13-M-F, 4390 2060 80
ETV ST101-180-B13 / B13-F,
ETV ST61-150-13 / B13 / 13-ATEX, 4390 2060 81
ETV ST61-180-13 / B13 / 13-ATEX,
ETV ST81-150-13 / B13, ETV ST81-180-13 / B13
LTV48 R120-L13 / R150-L13 / R200-L13 4390 2060 84
LTV69 R180-13, LTV69 N180-13 4390 2060 85
LTV48 R120-HAD / R150-HAD / R200-HAD 4390 2060 86
LTV48 R120-FS / R150-FS / R200-FS
ETV ST61-150-FS / 180-FS 4390 2060 87
ETV ST61-120-HAD / 150-HAD / 180-HAD
ETV ST81-120-HAD / 150-HAD / 180-HAD
ETV ST81-150-FS / 180-FS
ETV ST101-180-FS / FS-F, ETV ST101-180-Intel / Intel-F 4390 2060 88
ETV ST101-180-HAD / HAD-F
工具架直接连接至力臂的U形夹。

用于碳臂 SMC 300 的弯头式工具支架
型号 说明 订货号
弯头式工具支架 ETV ST101-270 4390 2081 50
手枪式工具支架 ETP ST101-300-20-F (Tensor Revo) 4390 2081 51
工作台架

用于 SMC 碳臂的可选附件
型号 说明 订货号
工作台架 工作台架高度为753mm 4390 1728 00
支架必须单独购买
工作台架支架 支座附件12-25Nm 4390 1510 88
支座附件50-100Nm 4390 1518 88
SMC 200不应与台式支座一起使用
平衡器套件 RIL 1C-5C 4390 2050 00 4390 2050 00
和WP10的SMC平衡器适配器套件
工作台架支架 WP05的SMC平衡器适配器套件 4390 2078 80

160 装配工作的解决方案
