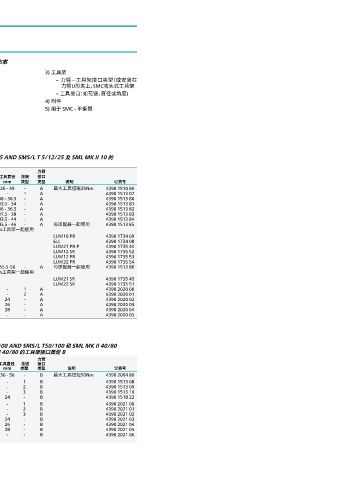

扭力臂附件

可选附件

工具架指南 如何建立工作场所解决方案
阿特拉斯·科普柯工具架设计用于优化您 1) 工具 3) 工具架
的工作场所解决方案。您可以根据不同工 2) 扭力臂 – 力臂—工具架接口类型（或安装在
具、扭力臂和应用，从许多不同工具架中进 – 扭矩范围 力臂U形夹上，SMC弯头式工具架
行选择；通用保持架、特定直径的保持架、 – 工作区域 – 工具接口：如花键，直径或角度)
齿轮保持架、带脊柱或孔的安装板、手枪式 – 工具重量 4) 附件
工具架或弯头式工具架。特定于工具的工 5) 用于 SMC - 平衡器
具架比通用保持架更好。

用于扭力臂 SMC 12/25 AND SMS/L T 5/12/25 及 SML MK II 10 的
工具架接口类型 A
力臂
型号 工具直径 花键 接口 说明 订货号
类型
类型
mm
通用保持架 26 - 49 - A 最大工具扭矩25Nm 4390 1510 86
保持架 花键1 - 1 A 4390 1513 07
保持架 直径30.5 30 - 30.5 - A 4390 1513 80
保持架 直径34 33.5 - 34 - A 4390 1513 81
保持架 直径36.5 36 - 36.5 - A 4390 1513 82
保持架 直径38 37.5 - 38 - A 4390 1513 83
通用工具支架 保持架 直径44 43.5 - 44 - A 4390 1513 84
保持架 直径46 45.5 - 46 - A 与适配器一起使用 4390 1513 85
特殊适配器与直径为46mm工具架一起使用
LUM10 PR 4390 1734 09
ELI 4390 1734 08
LUM21 PR-P 4390 1735 44
LUM12 SR 4390 1735 52
LUM12 PR 4390 1735 53
LUM22 PR 4390 1735 54
保持架，直径56 55.5-56 - A 与适配器一起使用 4390 1513 86
特殊适配器与直径为56mm工具架一起使用
LUM21 SR 4390 1735 45
工具架，直径 LUM22 SR 4390 1735 51
安装板 花键 1 - 1 A 4390 2020 00
安装板 花键 2 - 2 A 4390 2020 01
安装板 孔 24 24 - A 4390 2020 02
安装板 孔 26 26 - A 4390 2020 03
安装板 孔 28 28 - A 4390 2020 04
安装板 空白 - - A 4390 2020 05

用于扭力臂 SMC 50/100 AND SMS/L T50/100 和 SML MK II 40/80
安装板
50/100 及 SML MK II 40/80 的工具架接口类型 B
力臂
型号 工具直径 花键 接口 说明 订货号
类型
类型
mm
普通角型安装版 30 - 50 - B 最大工具扭矩50Nm 4390 2064 80
安装版 花键 1 - 1 B 4390 1513 08
安装版 花键 2 - 2 B 4390 1513 09
安装版 花键 3 - 3 B 4390 1513 10
安装版 孔 24 24 - B 4390 1518 22
安装版 花键 1 - 1 B 4390 2021 00
安装版 花键 2 - 2 B 4390 2021 01
安装版 花键 3 - 3 B 4390 2021 02
工具架，花键 安装版 孔 24 24 - B 4390 2021 03
安装版 孔 26 26 - B 4390 2021 04
安装版 孔 28 28 - B 4390 2021 05
安装版 空白 - - B 4390 2021 06

158 装配工作的解决方案
