扭力臂附件

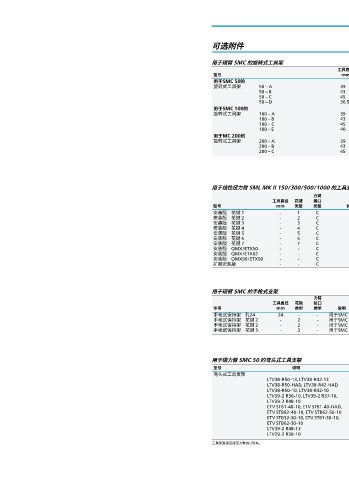

可选附件

用于碳臂 SMC 的旋转式工具架
工具直径
型号 mm 订货号
用于SMC 50的
旋转式工具架 50 – A 39 4390 2081 86
50 – B 43 4390 2081 74
50 – C 45 4390 2081 75
50 – D 36.5 4390 2081 76
用于SMC 100的
旋转式工具架 100 – A 39 4390 2081 56
100 – B 43 4390 2081 57
100 – C 45 4390 2081 58
100 – E 40 4390 2081 55
用于MC 200的 旋转式工具架
旋转式工具架 200 – A 39 4390 2081 85
200 – B 43 4390 2081 77
200 – C 45 4390 2081 78

用于线性扭力臂 SML MK II 150/300/500/1000 的工具支架接口类型 C
力臂
型号 工具直径 花键 接口 说明 订货号
类型
mm
类型
安装版 花键 1 - 1 C 4390 1760 00
安装版 花键 2 - 2 C 4390 1761 00 安装版
安装版 花键 3 - 3 C 4390 1762 00
安装版 花键 4 - 4 C 4390 1763 00
安装版 花键 5 - 5 C 4390 1764 00
安装版 花键 6 - 6 C 4390 1765 00
安装版 花键 7 - 7 C 4390 1766 00
安装版 QMX/ETX50 - - C 4390 1782 00
安装版 QMX/ETX62 - - C 4390 1783 00
安装版 QMX90/ETX90 - - C 4390 1785 00
扩展安装版 - - C 4390 1768 00
延长安装版

用于碳臂 SMC 的手枪式支架
力臂
型号 工具直径 花键 接口 说明 订货号
类型
类型
mm
手枪式保持架 孔24 24 - - 用于SMC 50 4390 1518 18
手枪式保持架 花键 2 - 2 - 用于SMC 100 4390 1522 18
手枪式保持架 花键 2 - 2 - 用于SMC 200 4390 1526 18
手枪式保持架 花键 3 - 3 - 用于SMC 200 4390 1513 11
手枪式支架

用于碳力臂 SMC 50 的弯头式工具支架
型号 说明 订货号
弯头式工具支架
LTV38-R50-13, LTV38-R42-13 4390 2062 80
LTV38-R50-HAD, LTV38-R42-HAD 4390 2062 81
LTV38-R50-10, LTV38-R42-10 4390 2062 82
LTV39-2 R30-10, LTV39-2 R37-10, 4390 2062 83
LTV39-2 R48-10
ETV ST61-40-10, ETV ST61-40-HAD, 4390 2062 84
ETV STB62-40-10, ETV STB62-50-10
ETV STB32-30-10, ETV ST61-30-10, 4390 2062 85
ETV STB62-30-10
LTV39-2 R48-13 4390 2062 86
LTV29-2 R30-10 4390 2062 87
弯头式工具支架
工具架直接连接至力臂的U形夹。
