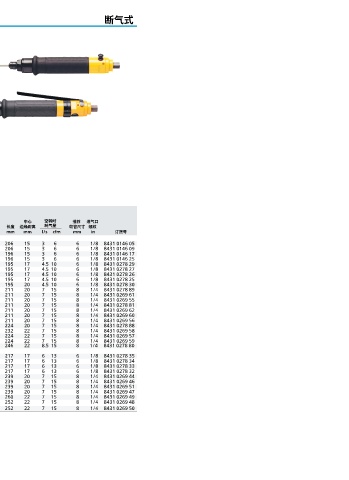

Page 25 - 2023 阿特拉斯 装配大样本

直柄式型号 断气式

为实现符合人机工程学的优秀操作应用，
请将直柄式螺丝刀与扭力臂配合使用。

LUM直柄式螺丝刀拥有两种不同型号：
• PR：带按压启动功能和反转按钮的型号。
• SR：带压杆启动功能和反转环的型号。

SR型号可选用RE计数式转换套件，请参看附
件页。
提供软停止的选择，型号后缀指定为 - SS。

扭矩范围 空转 中心 空转时 推荐 进气口
软连接 速度 重量 长度 边缘距离 耗气量 软管尺寸 螺纹
型号 Nm in lb r/min kg lb mm mm l/s cfm mm in 订货号
按压启动和反转按钮
LUM10 PR03 0.1-1.5 0.8-13 300 0.4 0.9 206 15 3 6 6 1/8 8431 0146 05
LUM10 PR05 0.1-1.5 0.8-13 460 0.4 0.9 206 15 3 6 6 1/8 8431 0146 09
LUM10 PR12 0.1-1.1 0.8-10 1200 0.4 0.9 196 15 3 6 6 1/8 8431 0146 17
LUM10 PR21 0.1-0.7 0.8-6 2000 0.4 0.9 196 15 3 6 6 1/8 8431 0146 25
LUM12 PR1 0.6-1.6 5.3-14.2 1900 0.55 1.2 195 17 4.5 10 6 1/8 8431 0278 29
LUM12 PR2 0.4-2.3 3.5-20.4 1450 0.55 1.2 195 17 4.5 10 6 1/8 8431 0278 27
LUM12 PR3 0.4-3.2 3.5-28.3 1000 0.55 1.2 195 17 4.5 10 6 1/8 8431 0278 26
LUM12 PR4 0.4-4.2 3.5-37.2 750 0.55 1.2 195 17 4.5 10 6 1/8 8431 0278 25
LUM12 PR5 0.4-5 3.5-44.2 450 0.55 1.2 195 20 4.5 10 6 1/8 8431 0278 30
LUM22 PR2-3500 1.1-2.5 9.7-22.1 3500 0.75 1.7 211 20 7 15 8 1/4 8431 0278 89
LUM22 PR3 0.6-3.2 5.3-28.3 2100 0.75 1.7 211 20 7 15 8 1/4 8431 0269 61
LUM22 PR4 0.5-4.0 4.4-35.4 1600 0.75 1.7 211 20 7 15 8 1/4 8431 0269 55
LUM22 PR4-2300 0.7-4.5 5.9-38.2 2300 0.75 1.7 211 20 7 15 8 1/4 8431 0278 81
LUM22 PR5-260 0.4-5.0 3.5-44.2 260 0.75 1.7 211 20 7 15 8 1/4 8431 0269 62
LUM22 PR5-350 0.4-5.0 3.5-44.2 350 0.75 1.7 211 20 7 15 8 1/4 8431 0269 60
LUM22 PR6 1.5-6.0 13.3-53.1 1000 0.75 1.7 211 20 7 15 8 1/4 8431 0269 56
LUM22 PR8-1100 1.5-8.0 13.3-70.8 1100 0.9 2.0 224 20 7 15 8 1/4 8431 0278 88
LUM22 PR10 3.5-10.0 31-88.5 700 0.95 2.1 232 22 7 15 8 1/4 8431 0269 58
LUM22 PR12 3.5-12.5 31-110.6 450 0.9 2.0 224 22 7 15 8 1/4 8431 0269 57
LUM22 PR12-350 3.5-12.5 31-110.6 350 0.95 2.1 224 22 7 15 8 1/4 8431 0269 59
LUM22 PR12-850 3.5-12.0 31-106.2 850 1 2.2 246 22 8.5 15 8 1/4 8431 0278 80
带压杆启动和反转环
LUM12 SR1 0.6-1.8 5.3-15.9 2200 0.6 1.3 217 17 6 13 6 1/8 8431 0278 35
LUM12 SR2 0.5-2.5 4.4-22.1 1700 0.6 1.3 217 17 6 13 6 1/8 8431 0278 34
LUM12 SR3 0.4-3.5 3.5-31 1200 0.6 1.3 217 17 6 13 6 1/8 8431 0278 33
LUM12 SR4 0.4-4.5 3.5-39.8 850 0.6 1.3 217 17 6 13 6 1/8 8431 0278 32
LUM22 SR3 0.6-3.2 5.3-28.3 1950 0.8 1.8 239 20 7 15 8 1/4 8431 0269 44
LUM22 SR4 0.6-4 5.3-35.4 1500 0.8 1.8 239 20 7 15 8 1/4 8431 0269 46
LUM22 SR5-300 0.4-5 3.5-44.2 300 0.8 1.8 239 20 7 15 8 1/4 8431 0269 51
LUM22 SR6 1.5-6 13.3-53.1 1000 0.85 1.9 239 20 7 15 8 1/4 8431 0269 47
LUM22 SR10 3.5-10 31-88.5 700 1 2.2 260 22 7 15 8 1/4 8431 0269 49
LUM22 SR12 3.5-12.5 31-110.6 430 0.95 2.1 252 22 7 15 8 1/4 8431 0269 48
LUM22 SR12-300 3.5-12.5 31-110.6 300 1 2.2 252 22 7 15 8 1/4 8431 0269 50
所有数据均采集自空气压力为6.3bar的情况。

12 气动螺丝刀 – 气动装配工具
