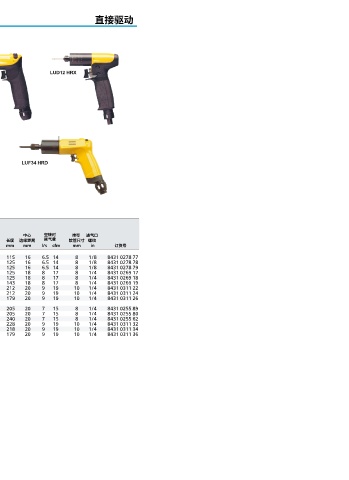

Page 21 - 2023 阿特拉斯 装配大样本

手枪式型号 直接驱动

LUD和LUF手枪式系列拥有多个不同
型号：
• HR/HRD：非平衡握把设计的工具，
适用于需要施加进给力的操作，适用
小反作用力的操作。
• HRX：采用平衡握把设计的工具具有
良好的平衡性，适用于标准手枪式持
握的工位。

扭矩范围 空转 中心 空转时 推荐 进气口
软连接 速度 重量 长度 边缘距离 耗气量 软管尺寸 螺纹
型号 Nm in lb r/min kg lb mm mm l/s cfm mm in 订货号
带扳机启动
LUD12 HRX2 1-2.5 8.8-22.1 1600 0.5 1.1 115 16 6.5 14 8 1/8 8431 0278 77
LUD12 HRX5 2-5 17.7-44.2 850 0.5 1.1 125 16 6.5 14 8 1/8 8431 0278 78
LUD12 HRX8 3.5-8 31.0-70.8 500 0.5 1.1 125 16 6.5 14 8 1/8 8431 0278 79
LUD22 HR3 1.5-2.8 13.3-24.8 3600 0.65 1.4 125 18 8 17 8 1/4 8431 0269 17
LUD22 HR5 2.8-5.5 24.8-48.7 1650 0.65 1.4 125 18 8 17 8 1/4 8431 0269 18
LUD22 HR12 5-12 44.2-106.2 750 0.75 1.7 143 18 8 17 8 1/4 8431 0269 19
LUF34 HRD04 8.0-18.0 71-160 440 1.2 2.6 212 20 9 19 10 1/4 8431 0311 22
LUF34 HRD08 8.0-11.0 71-97 750 1.2 2.6 212 20 9 19 10 1/4 8431 0311 24
LUF34 HRD16 4.0-8.0 35-71 1600 0.9 2.0 179 20 9 19 10 1/4 8431 0311 26
可反转自攻螺丝刀
COMBI22 HR2 2.0-2.7 18-24 3600 0.9 2.0 205 20 7 15 8 1/4 8431 0255 89
COMBI22 HR5 2.7-5.7 24-50 1600 0.9 2.0 205 20 7 15 8 1/4 8431 0255 80
COMBI22 HR10 5.0-10.0 44-89 800 1.1 2.4 240 20 7 15 8 1/4 8431 0255 62
COMBI34 HR04 8.0-18.0 71-160 400 1.5 3.3 228 20 9 19 10 1/4 8431 0311 32
COMBI34 HR08 8.0-11.0 71-97 750 1.3 2.9 218 20 9 19 10 1/4 8431 0311 34
COMBI34 HR16 4.0-8.0 35-71 1600 1.0 2.2 179 20 9 19 10 1/4 8431 0311 36
所有型号：均可反转。
内六角驱动批头1/4"手枪式。
Combi工具包含钻头卡和1/4"内六角驱动批头。
通过调整气压获得范围内扭矩，压力范围最小3bar，最大6bar。

10 气动螺丝刀 – 气动装配工具
