Page 80 - 日本虾牌工具2023

電設工具 ELECTRICIAN TOOLS

着 工 具 圧 ⃝軽量＆コンパクト設計で手にソフトにフィットするポケットサイズ 電気工事士技能試験推奨工具
⃝小柄なボディでパワフル圧着
⃝持ち運び便利で小回り作業に最適
⃝よく使われる接続端子サイズを最適に配列
⃝えりもとスッキリ。本体に内蔵された成形確認機構
⃝グリップが上まで伸びてさらに使いやすくなりました
ー リ ッ パ ト ス 寸法図

)

-
圧着マーク リングスリーブ（E）用
チ ン ー ャ パ

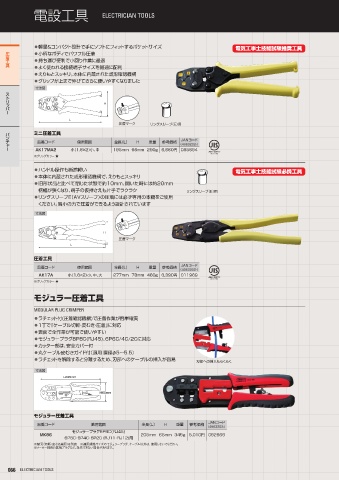

ミニ圧着工具
品番コード 使用範囲 全長（L） H 重量 参考価格 JANコード
（4963202-）
AK17MA2 小（1.6×2）小、中 195mm 66mm 290g 6,660円 085694
※グリップカラー 黄
⃝ハンドル操作も断然軽い 電気工事士技能試験必携工具
⃝本体に内蔵された成形確認機構で、えりもとスッキリ
⃝旧形状品と比べて閉じた状態で約10mm、開いた時には約20mm
柄幅が狭くなり、端子の仮押さえも片手でラクラク リングスリーブ（E）用
⃝リングスリーブE（AVスリーブ）の圧着には必ず専用の本機をご使用
ください。最小の力で圧着ができるよう設計されています
寸法図

)
圧着マーク
-

圧着工具
品番コード 使用範囲 全長（L） H 重量 参考価格 JANコード
（4963202-）
AK17A 小（1.6×2）小、中、大 277mm 78mm 460g 6,390円 011969
※グリップカラー 黄

モジュラー圧着工具
MODULAR PLUG CRIMPER
⃝ラチェット付(圧着確認機構)で圧着作業が簡単確実
⃝1丁で『ケーブル切断・皮むき・圧着』に対応
⃝表面で全作業が可能で使いやすい
⃝モジュラープラグ8P8C(RJ45)､6P6C/4C/2Cに対応
⃝カッター部は、安全カバー付
⃝丸ケーブル皮むきガイド付（適用 直径φ5～5.5）
⃝ラチェットを解除すると分離するため、刃部へのケーブルの挿入が容易 刃部への挿入もらくらく

寸法図
- NN

) NN

モジュラー圧着工具
JANコード
品番コード 適用範囲 全長（L） H 重量 参考価格 （4963202-）
モジュラープラグ8P8C（RJ45）
MK86 205mm 65mm 345g 5,010円 092869
6P6C･6P4C･6P2C (RJ11･RJ12)用
※替刃（切断・皮むき兼用）は別売 ※適用規格サイズのモジュラープラグ、ケーブル以外は、使用しないでください。
※メーカー独自の拡張プラグなど、対応できない場合があります。

066 ELECTRICIAN TOOLS
