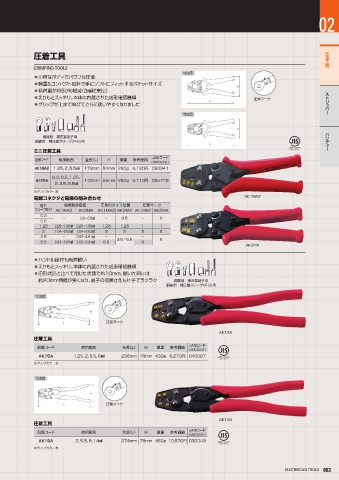

Page 77 - 日本虾牌工具2023

電設工具 ELECTRICIAN TOOLS
02

圧 着 具 工
圧着工具
CRIMPING TOOLS
寸法図
⃝小柄なボディでパワフル圧着
⃝軽量＆コンパクト設計で手にソフトにフィットするポケットサイズ )
⃝柄荷重が約50％軽減（2㎟従来比） ー リ ッ ト パ ス
⃝えりもとスッキリ。本体に内蔵された成形確認機構 圧着マーク
⃝グリップが上まで伸びてさらに使いやすくなりました -
寸法図

) ャ ー チ パ ン
銅線用 裸圧着端子用
銅線用 裸圧着スリーブ（P・B）用
-
ミニ圧着工具
JANコード
品番コード 使用範囲 全長（L） H 重量 参考価格 （4963202-）
AK1MA2 1.25、2、5.5㎟ 172mm 54mm 260g 6,190円 093941
0.3、0.5、1.25、
AK2MA 172mm 54mm 260g 6,710円 085779
2、3.5、5.5㎟
※グリップカラー 赤
AK1MA2
電線コネクタと電線の組み合わせ
端子・ 電線抱合容量 工具のダイス位置 圧着マーク
スリーブ呼び AK1MA2 AK2MA AK1MA2 AK2MA AK1MA2 AK2MA
0.3 0.2～0.5㎟
0.5 － － 0.5 － 0
1.25 0.25～1.65㎟ 0.25～1.65㎟ 1.25 1.25 1 1
2 1.04～2.63㎟ 1.04～2.63㎟ 2 2 2 2
3.5 － 2.63～4.61㎟ － 3.5／5.5 － 5
5.5 2.63～6.64㎟ 2.63～6.64㎟ 5.5 6
AK2MA

⃝ハンドル操作も断然軽い
⃝えりもとスッキリ。本体に内蔵された成形確認機構
⃝旧形状品と比べて閉じた状態で約10mm、開いた時には
約20mm柄幅が狭くなり、端子の仮押さえも片手でラクラク 銅線用 裸圧着端子用
銅線用 裸圧着スリーブ（P・B）用
寸法図

)
- 圧着マーク
AK15A
圧着工具
JANコード
品番コード 使用範囲 全長（L） H 重量 参考価格 （4963202-）
AK15A 1.25、2、5.5、8㎟ 256mm 78mm 430g 6,270円 045087
※グリップカラー 赤

寸法図

)
- 圧着マーク

AK19A
圧着工具
JANコード
品番コード 使用範囲 全長（L） H 重量 参考価格 （4963202-）
AK19A 2、5.5、8、14㎟ 274mm 78mm 460g 10,570円 032049
※グリップカラー 赤

ELECTRICIAN TOOLS 063
