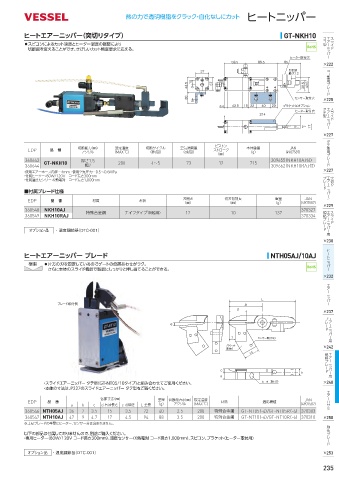

熱の力で透明樹脂をクラック・白化なしにカット ヒートニッパー

ヒートエアーニッパー（突切りタイプ） GT-NKH10 コ 型 ヨ ッ パ ー ニ エ ア ー イ ド ラ ス

⿟ スピコンによるカット速度とヒーター温度の調整により
切断面を変えることができ、きびしいカット精度要求に応える。
ヒーター取付穴
59.5 89.5 65 ǻǻ 222

37 刃開き レ 型用ブ ヨ コ ド ー
最大12
10
43.5 3 37 30.5 43.5
30 センサー取付穴 ǻǻ 225
5
8.5 43.5 15 22 40 20 ブラケットはオプション テ 型 タ ッ パ ー ニ エ ア ー イ ラ ス ド
ヒーター取付穴
214

7 17
ǻǻ 227
タ ー ド テ レ 型用ブ
ピストン
EDP ඼ ɹ൪ 切断能力（㎜） 設定温度 切断サイクル 空気消費量 ストローク 本体重量 JAN
アクリル （MAX ℃） （秒/回） （㎤/回） （g） （4907587）
（㎜）
360643 GT-NKH10 厚さ1.5 200 4〜5 73 12 715 309655 （NKH10AJ付）
360644 幅7 309662 （NKH10RAJ付）
ǻǻ 227
・使用エアーホース内径…4mm ･使用空気圧力…0.5〜0.6MPa
・付属ヒーター：80W/120V コード長さ300mm ブ レ ド ー ー ニ ー ア パ ッ エ 突切 り
・付属温度センサー：K熱電対 コード長さ1,000mm
■付属ブレード仕様
EDP ඼ ɹ൪ 材質 形状 刃開き 切刃有効長 重量 JAN ／
（㎜） （㎜） （g） （4907587） ǻǻ 229
360548 NKH10AJ 370327 ド 規格ブ レ ー ッ ニ ー用 パ ー エ ア イ ド ス ラ
360549 NKH10RAJ 特殊合金鋼 ナイフタイプ （樹脂用） 12 10 137 370334

オプション品 ・ 温度調節器（DTC-001）
ǻǻ 230
ー ト パ ニ ッ ー ヒ
ヒートエアーニッパー ブレード NTH05AJ/10AJ
樹脂 ⿟ 片方の刃を固定しているのでゲートの位置あわせがラク。
さらに本体のスライド機能で製品にしっかりと押し当てることができる。
ǻǻ 232
ニ ー ッ ー パ ア エ

L
ブレード取付例 a
d ǻǻ 237
ー ド レ ブ パ ー用 ア ー ニ エ ッ
e

7 センサー取付ネジ
ブラケット
（別売） ǻǻ 242
19 レ 規格ブ ド ー パ ー用 ッ ア エ ニ ー

C
ｂ
8
ヒーター取付穴 ǻǻ 248
・スライドエアーニッパー タテ型（GT-NT05/10タイプ）と組み合わせてご使用ください。
・本体の寸法は、P227のスライドエアーニッパー タテ型をご覧ください。 ハ サ ー エ ア ミ
EDP ඼ ɹ൪ 各部寸法（㎜） 重量 切断能力φ（㎜） 設定温度 材質 適応機種 JAN
a b c d 有効長さ e 刃開き L 全長 （g） アクリル （MAX ℃） （4907587）
360546 NTH05AJ 36 7 3.5 15 3.5 72 40 2.5 200 特殊合金鋼 GT-NT05 （-4） /GT-NT05R （-4） 370303
360547 NTH10AJ 47 9 4.7 17 4.5 94 88 3.5 200 特殊合金鋼 GT-NT10 （-6） /GT-NT10R （-6） 370310 ǻǻ 250
※上記ブレードの重量にヒーター、センサー分は含まれません。 ー ド 別作ブ レ

以下の部品は付属しておりませんので、別途ご購入ください。
・専用ヒーター（80W/120V コード長さ300mm）、温度センサー（K熱電対 コード長さ1,000mm）、スピコン、ブラケット（ヒーター取付用）
オプション品 ・ 温度調節器（DTC-001） ǻǻ 253
