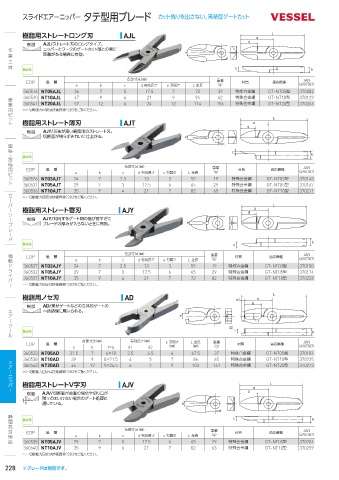

スライドエアーニッパー タテ型用ブレード カット残りを出さない、高精度ゲートカット
樹脂用ストレートロング刃 AJL a L
d
樹脂 AJL/ストレート刃のロングタイプ。
業 具 工 作
ニッパーとワークのゲートカット部との間に
距離がある場合に有効。 e
c b
各部寸法（㎜） 重量 JAN
EDP 品 番 材質 適応機種
a b c d 有効長さ e 刃開き L 全長 （g） （4907587）
360516 NT05AJL 36 7 5 17.5 7 72 39 特殊合金鋼 GT-NT05型 370082
ー ア エ ー ル ツ ー ド 動 電 バ イ ラ 気 電 静 品 策 対 ー ー ア エ パ ッ ニ ド ・ 築 建 用 備 設 用 業 産 ト ッ ビ ー ソ ー ー レ ブ ト ッ ビ バ ー セ 360520 NT10AJL 47 9 6 21 9 94 62 特殊合金鋼 GT-NT10型 370129
360541 NT20AJL 57 12 6 24 12 114 156 特殊合金鋼 GT-NT20型 370266
>> 切断能力目安は技術資料P283をご覧ください。
L
樹脂用ストレート薄刃 AJT a
d
樹脂 AJT/刃先が薄い樹脂用のストレート刃。
切断面が残らずきれいに仕上がる。 e
c
b
EDP 品 番 各部寸法（㎜） 重量 材質 適応機種 JAN
a b c d 有効長さ e 刃開き L 全長 （g） （4907587）
360526 NT03AJT 24 7 2.3 13 3 59 19 特殊合金鋼 GT-NT03型 370143
360531 NT05AJT 29 7 3 17.5 6 65 29 特殊合金鋼 GT-NT05型 370167
360536 NT10AJT 35 9 4 21 7 82 65 特殊合金鋼 GT-NT10型 370211
>> 切断能力目安は技術資料P283をご覧ください。
AJY
L
樹脂用ストレート寄刃 AJY d a
樹脂 AJY/対向するゲート間の幅が短すぎて
ブレードの厚みが入らないときに有効。 e
b
c
各部寸法（㎜） 重量 JAN
EDP 品 番 材質 適応機種
a b c d 有効長さ e 刃開き L 全長 （g） （4907587）
360527 NT03AJY 24 7 2.5 13 3 59 19 特殊合金鋼 GT-NT03型 370150
360532 NT05AJY 29 7 3 17.5 6 65 29 特殊合金鋼 GT-NT05型 370174
360537 NT10AJY 35 9 4 21 7 72 82 特殊合金鋼 GT-NT10型 370228
>> 切断能力目安は技術資料P283をご覧ください。
樹脂用ノセ刃 AD d1 a L
樹脂 AD/乗せゲートなどの立体的ゲートの g
一括処理に用いられる。
e
f
d2
b
EDP 品 番 各部寸法（㎜） 有効長さ（㎜） e 刃開き L 全長 重量 材質 適応機種 JAN
a b f×g d1 d2 （㎜） （㎜） （g） （4907587）
360533 NT05AD 31.5 7 6×18 2.5 4.5 6 67.5 37 特殊合金鋼 GT-NT05型 370181
ッ ニ ー パ ー エ ア 360538 NT10AD 39 9 8×21.5 4 5 7 86 65 特殊合金鋼 GT-NT10型 370235
360542 NT20AD 46 12 9×24.5 6 7 9 103 141 特殊合金鋼 GT-NT20型 370273
>> 切断能力目安は技術資料P283をご覧ください。
樹脂用ストレートV字刃 AJV a L
樹脂 AJV/切断面が曲面の場合や切り口が d
残ってはいけない場合のゲート処理に
適している。 e
c b
EDP 品 番 各部寸法（㎜） 重量 材質 適応機種 JAN
a b c d 有効長さ e 刃開き L 全長 （g） （4907587）
360535 NT05AJV 29 7 5 17.5 6 65 29 特殊合金鋼 GT-NT05型 370204
360540 NT10AJV 35 9 6 21 7 82 63 特殊合金鋼 GT-NT10型 370259
>> 切断能力目安は技術資料P283をご覧ください。
228 ※ブレードは別売です。
