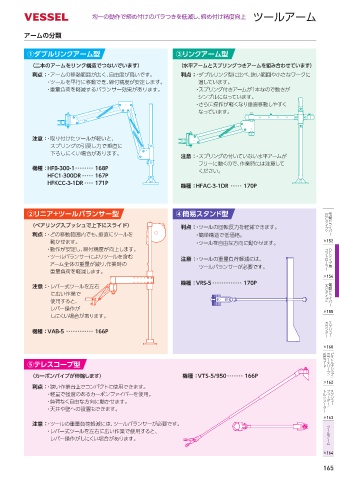

Page 167 - 威赛尔威威日文VESSEL2022-2023

均一の動作で締め付けのバラつきを低減し、締め付け精度向上 ツールアーム

アームの分類

①ダブルリンクアーム型 ③リンクアーム型

（二本のアームをリンク構造でつないでいます） （水平アームとスプリングつきアームを組み合わせています）
利点 ： ・アームの移動範囲が広く、自由度が高いです。 利点 ： ・ダブルリンク型に比べ、狭い範囲や小さなワークに
・ツールを平行に移動でき、締付精度が安定します。 適しています。
・重量負荷を軽減するバランサー効果があります。 ・スプリング付きアームが1本なので動きが
シンプルになっています。
・さらに操作が軽くなり垂直移動しやすく
なっています。

注意 ： ・取り付けたツールが軽いと、
スプリングの引戻し力で垂直に
下ろしにくい場合があります。
注意 ： ・スプリングの付いていない水平アームが

フリーに動くので、作業時には注意して
機種 ： HFB-300-1・・・・・・・・168P
ください。
HFC1-300DR・・・・・167P
HFKCC-3-1DR・・・・171P
機種 ： HFAC-3-1DR・・・・・170P

Ｃ Ｄ （ イ プ タ ） イ バ ー 電動 ド ラ
②リニア+ツールバランサー型 ④簡易スタンド型
（ベアリング入ブッシュで上下にスライド） 利点 ： ・ツールの回転反力を軽減できます。
利点 ： ・どの移動範囲内でも、垂直にツールを ・簡単構造で低価格。
ǻǻ 152
動かせます。 ・ツールを自由な方向に動かせます。
ン コ ト ー ー ラ ロ イ プ 用 Ｄ Ｃ タ
・動作が安定し、締付精度が向上します。
・ツールバランサーによりツールを含む
注意 ： ・ツールの重量負荷軽減には、
アーム全体の重量が減り、作業時の
ツールバランサーが必要です。
重量負荷を軽減します。
ǻǻ 154
（ ） Ｃ タ イ Ａ プ
機種 ： VRS-5・・・・・・・・・・・・・170P イ バ ー 電動 ド ラ
注意 ： ・レバー式ツールを左右
に広い作業で
使用すると、
レバー操作が
ǻǻ 155
しにくい場合があります。
タ ー ン ウ カ ス ュ ー ク リ
機種 ： VAB-5・・・・・・・・・・・・166P

ǻǻ 160
ー ド 延長 コ カ ス リ ーブ ラ ー リ グ プ ッ ス ピ ル ト
⑤テレスコープ型

／
（カーボンパイプが伸縮します） 機種 ： VTS-5/950・・・・・・・166P ／
ǻǻ 162
利点 ： ・狭い作業台上でコンパクトに使用できます。 ル ト ー メ ク ー タ ーダ ー ィ フ ュ ー リ ス ク
・軽量で強度のあるカーボンファイバーを使用。
・負荷なく自由な方向に動かせます。
／
・天井や壁への設置もできます。
ǻǻ 163
注意 ： ・ツールの重量負荷軽減には、ツールバランサーが必要です。 ル ー ツ ム ー ア
・レバー式ツールを左右に広い作業で使用すると、
レバー操作がしにくい場合があります。

ǻǻ 164
