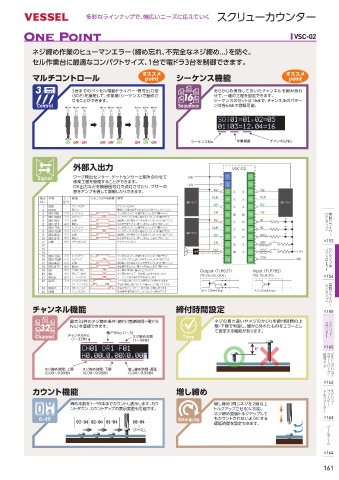

多彩なラインナップで、幅広いニーズに応えていく スクリューカウンター

VSC-02

ネジ締め作業のヒューマンエラー（締め忘れ、不完全なネジ締め...）を防ぐ。
セル作業台に最適なコンパクトサイズ、1台で電ドラ3台を制御できます。

オススメ オススメ
マルチコントロール point シーケンス機能 point
3 3台までのベッセル電動ドライバー・信号出力型 あらかじめ保存しておいたチャンネルを組み合わ

（SOP）を接続して、作業順（シーケンス）で動作さ 16 せて、一連の工程を設定できます。
せることができます。 シーケンスのセットは16まで、チャンネルのパター
Control Sequence ンは各64まで登録可能。
電ドラ
① 電ドラ 電ドラ 電ドラ 電ドラ 電ドラ 電ドラ 電ドラ 電ドラ
②
③
①
①
②
③
②
③
SQ|01=01 02=05
'
➡ ➡ 01|03=12 04=16
'
ON OFF OFF OFF OFF ON OFF ON OFF シーケンスNo. 作業順番 チャンネルNo.
外部入出力 VSC-02
Signal ワーク検出センサー、ゲートセンサーと組み合わせて GND 1 13
作業工程を管理することができます。
+24V 2 14
OK出力などを積層信号灯で点灯させたり、ブザーの
音をアンプを通して増幅したりできます。 TRG 3 入 入 15 TRG
端子 名称 入／ 機能 入出力の信号形態 備考 TQUP 4 入 入 16 TQUP
No. 出力 電ドラ① 電ドラ③
1 GND - グランド（COM） グランド（COM） REV 5 入 入 17 REV
2 VCC24 - 電源入力 電源入力用の端子です。DC24Vを入力してください タ Ｃ Ｄ プ ） イ （ バ ー ラ イ 電動 ド
3 DR1-TRG 入力 トリガスタート OFF ON トリガを引いている信号を入力します（電ドラ①） STP 6 出 出 18 STP
4 DR1-TQUP 入力 トルクアップ OFF ON トルクアップした時に信号を入力します（電ドラ①）
5 DR1-REV 入力 逆回転 OFF ON 逆回転に切り替えている信号を入力します（電ドラ①） TRG 7 入 出 19 OK
6 DR1-STP 出力 運転停止 OFF ON 停止信号を出力し、電ドラを停止します（電ドラ①）
7 DR2-TRG 入力 トリガスタート OFF ON トリガを引いている信号を入力します（電ドラ②） TQUP NG
8 DR2-TQUP 入力 トルクアップ OFF ON トルクアップした時に信号を入力します（電ドラ②） 8 入 出 20
9 DR2-REV 入力 逆回転 OFF ON 逆回転に切り替えている信号を入力します（電ドラ②） 電ドラ② REV OKALL
10 DR2-STP 出力 運転停止 OFF ON 停止信号を出力し、電ドラを停止します（電ドラ②） 9 入 出 21
11 LINE 出力 ブザーLINE OUT ブザーLINE OUT STP GATE ǻǻ 152
12 - - - - 10 出 入 22 (50mA max.)
13 - - - - LINE RESET ラ ー ー コ ロ ト ン イ プ タ Ｃ 用 Ｄ
14 - - - - SP AMP (出力インピーダンス 1k /1Vp-p） 11 出 入 23 (50mA max.) +24V
15 DR3-TRG 入力 トリガスタート OFF ON トリガを引いている信号を入力します（電ドラ③） COM
16 DR3-TQUP 入力 トルクアップ OFF ON トルクアップした時に信号を入力します（電ドラ③） 12 24 GND
17 DR3-REV 入力 逆回転 OFF ON 逆回転に切り替えている信号を入力します（電ドラ③）
18 DR3-STP 出力 運転停止 OFF ON 停止信号を出力し、電ドラを停止します（電ドラ③）
19 OK 出力 ネジ締め1本毎 OFF ON ネジ締め1本毎に信号を出力します Output （TLP627） Input （TLP785）
20 NG 出力 締付エラー発生時 OFF ON ネジ締め付けエラー発生時に信号を出力します
21 OKALL 出力 シーケンス終了時 OFF ON シーケンス終了時に信号を出力します STP、OK、NG、OKALL TRG、TQUP、REV ǻǻ 154
22 GATE 入力 ワークセンサー検出 OFF ON ワーク検出をレベル入力信号として受け付けます イ （ プ Ａ Ｃ タ ） ー バ イ ド 電動 ラ
ゲートセンサー検出 OFF ON ON 工程の開始と終了をパルス信号として受け付けます
23 RESET 入力 外部リセット入力 OFF ON 工程を終了し、スタート待ち受け状態に戻ります
24 COM - グランド（COM） 外部機器用電源のグランドなどの共通端子です 出力 120mA typ. 入力 25mA max.
チャンネル機能 締付時間設定 ǻǻ 155
最大32件のネジ締め条件（締付/増締時間+電ドラ ネジの長さ違いやネジのかじりを締付時間の上 タ ー ン カ ウ ク ス リ ー ュ
32 No.）を登録できます。 限・下限で判定し、値から外れたものをエラーとし
て表示する機能があります。
Channel チャンネルNo. 電ドラNo.（1～3） Time
ネジ締め本数
（1～32件） （1～99本）
CH01 DR1 F01 ｔ’ ǻǻ 160 リ グ プ ッ ス ピ ル ト
延長
ス
ド
ー
コ
ー
ラ
ーブ
リ
カ
H0.00L0.00X0.00,
ネジ締め時間・上限 ネジ締め時間・下限 増し締め時間・遅延
（0.00～9.99秒） （0.00～9.99秒） （0.00～9.99秒） ／
／
ǻǻ 162
ー メ ク ー ト タ ル ーダ ー フ ィ ス ク ー ュ リ
カウント機能 増し締め
締め本数を１～99本までカウントし表示します。カウ 増し締め（同じネジを2回以上 ／
ントダウン、カウントアップの表示変更も可能です。 トルクアップさせる）に対応。
ネジ締め直後トルクアップして
0~99 Retorquing もカウントされないようにする ǻǻ 163
03/04 02/04 01/04 00/04 遅延時間を設定できます。 ア ー ム ツ ー ル
↓
OK-ALL
ǻǻ 164
