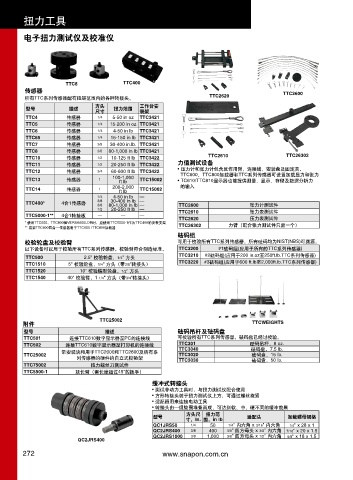

Page 274 - 实耐宝中文2012-CAT1200

扭力工具

电子扭力测试仪及校准仪

TTC8 TTC400
传感器 TTC2600
所有TTC系列传感器配有扭矩范围内的各种转接头。 TTC2620
方头 工作台安
型号 描述 扭力范围
尺寸 装架
TTC4 传感器 1/4 5-50 in oz TTC3421
TTC5 传感器 1/4 15-200 in oz TTC3421
TTC6 传感器 1/4 4-50 in lb TTC3421
TTC65 传感器 1/4 15-150 in lb TTC3421
TTC7 传感器 3/8 30-400 in.lb. TTC3421
TTC8 传感器 3/8 80-1,000 in lb TTC3421
TTC10 传感器 1/2 10-125 ft lb TTC3422 TTC2610 TTC26302
TTC11 传感器 1/2 20-250 ft lb TTC3422 力值测试设备
TTC12 传感器 3/4 60-600 ft lb TTC3422 • 压力计和张力计包含反作用臂，连接线，安装盘及固定夹。
TTC600、TTC800加载器和TTC系列传感器可设置加载压力和张力
TTC13 传感器 1 100-1,000 TTC15002 • TC610/TTC810显示器也能提供测量、显示、存储及数据分析力
ft lb
TTC14 传感器 1 200-2,000 TTC15002 的输入
ft lb
1/4 4-50 in lb —
TTC400* 4合1传感器 3/8 30-400 in lb —
3/8 80-1,000 in lb — TTC2600 张力计测试件
1/2 20-250 ft lb — TTC2610 张力表测试件
TTC5000-1** 4合1转接板 — — —
TTC2620 压力表测试件
* 使用TTC600，TTC800和VERSA600LDR时，应使用TTC5000-1作为TTC400的安装支架 TTC26302 力臂（配合张力测试件只需一个）
** 需要TTC400四合一传感器用于TTC600 /TTC800加载器
砝码组
校验轮盘及校验臂 可用于校验所有TTC系列传感器。所有砝码均为NIST(NBS)可溯源。
以下设备可以用于校验所有TTC系列传感器。校验臂符合制造标准。 TTC3200 #1砝码组(应用于所有的TTC系列传感器)
TTC500 2.5" 校验轮盘，1/4" 方头 TTC3210 #2砝码组(应用于200 in.oz至250ft.lb.TTC系列传感器)
TTC1510 5" 校验轮盘，1/4" 方头（带3/8"转接头） TTC3220 #3砝码组(应用于600 ft.lb至2,000ft.lb.TTC系列传感器)
TTC1520 10" 校验蝶形轮盘，1/2" 方头
TTC1540 40" 校验臂，1 1/4" 方头（带3/4"转接头）

TTC25002
附件 TTCWEIGHTS
型号 描述 砝码吊杆及砝码盘
TTC501 连接TTC610数字显示器至PC的连接线 可校验所有TTC系列传感器。砝码盘已经过校验。
TTC502 连接TTC610数字显示器至打印机的连接线 TTC301 砝码吊杆，8 oz.
TTC3040 砝码盘，7.5 lb.
TTC25002 带安装块和用于TTC2000和TTC2800及所有系 TTC3020 砝码盘，15 lb.
列传感器的硬件的自立式校验架 TTC3030 砝码盘，50 lb.
TTC75002 扭力螺丝刀测试件
TTC5500-1 延长臂（需长度超过45"的扳手）
缓冲式转接头
• 测试非动力工具时，与扭力测试仪配合使用
• 方形转接头装于扭力测试仪上方，可通过螺丝旋紧
• 适配器用来连接电动工具
• 转接头由一组垫圈堆叠而成，可达到软、中、硬不同的缓冲效果
方头尺 扭力范
型号 适配头 加载螺母规格
寸，ln. 围，in lb
QC1JRS50 1/4 50 1/4" 内六角 x 3/16" 内六角 1/4" x 28 x 1
QC2JRS400 3/8 400 3/8" 四方母头 x 3/8" 内六角 7/16" x 20 x 1.5
QC2JRS1000 3/8 1,000 3/8" 四方母头 x 1/2" 内六角 5/8" x 18 x 1.5
QC2JRS400
