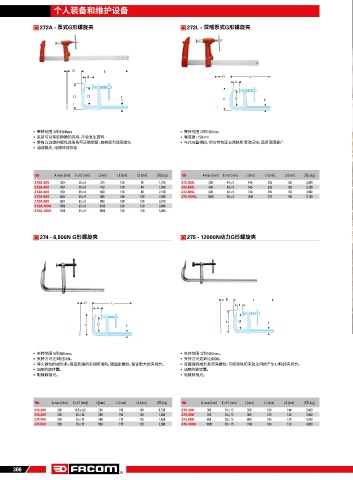

Page 370 - FACOM_产品目录2023

个人装备和维护设备

272A - 泵式G形螺旋夹 272L - 深喉泵式G形螺旋夹

E1
A E1
A

L1 L2 E L1 L2 E

• 夹持范围： 0到1500mm • 夹持范围： 0到1000mm
• 夹泵可以保证精确的夹持，不会发生旋转 • 喉深度： 150 mm
• 带有凸边缘的硬化成形条可正确锁紧，旋转面为球窝接头 • 与272A型相似，但它带有延长滑轨和活动压块，适用范围更广
• 油漆抛光，电镀锌成形条

A maxi [mm] E x E1 [mm] L [mm] L1 [mm] L2 [mm] [kg] A maxi [mm] E x E1 [mm] L [mm] L1 [mm] L2 [mm] [kg]
272A.300 300 30 x 8 370 150 80 1,700 272.300L 300 40 x 9 440 215 150 3,000
272A.400 400 30 x 8 470 150 80 1,900 272.400L 400 40 x 9 540 215 150 3,300
272A.500 500 30 x 8 600 150 80 2,100 272.600L 600 40 x 9 740 215 150 3,900
272A.600 600 35 x 9 680 180 100 2,900 272.1000L 1000 40 x 9 1140 215 150 5,100
272A.800 800 35 x 9 880 180 100 3,370
272A.1000 1000 35 x 9 1100 180 100 3,840
272A.1500 1500 35 x 9 1600 180 100 5,000

274 - 6,500N G形螺旋夹 275 - 12000N动力G形螺旋夹

E1
E1
A
A
L1 L2 E
L1 L2 E

• 夹持范围： 0到500mm。 • 夹持范围： 0到1000mm。
• 夹持力可达到6,500N。 • 夹持力可达到12,000N。
• 淬火硬化的成形条，锻造处理的夹钳和滑轨，锯齿型螺纹，保证更大的夹持力。 • 宽截面的成形条和深螺纹，可使滑轨和夹钳之间的产生1.2吨的夹持力。
• 30度的旋转面。 • 35度的旋转面。
• 电镀锌抛光。 • 电镀锌抛光。

A maxi [mm] E x E1 [mm] L [mm] L1 [mm] L2 [mm] [kg] A maxi [mm] E x E1 [mm] L [mm] L1 [mm] L2 [mm] [kg]
274.200 200 19,5 x 9,5 250 150 100 0,720 275.300 300 30 x 15 350 180 140 2,800
274.300 300 25 x 12 360 190 140 1,600 275.500 500 30 x 15 560 180 120 3,000
274.400 400 25 x 12 460 170 120 1,650 275.800 800 30 x 15 880 180 120 4,200
274.500 500 25 x 12 560 170 120 2,000 275.1000 1000 30 x 15 1100 180 120 4,800

366
