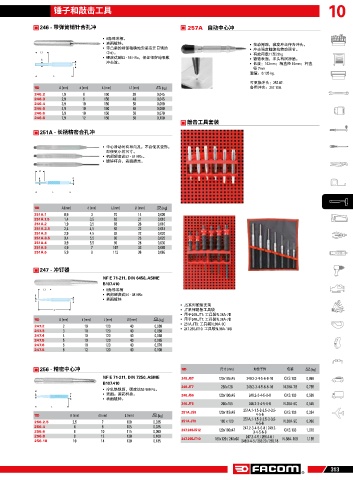

10
锤子和敲击工具
246 - 带弹簧销针合孔冲 257A 自动中心冲
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• 硬度：
- 尖部至57 - 60HRc • 8角形冲柄。
- 头部至36 - 44HRc • 表面镀锌。 • 按动尾端，激发冲击行为冲头。
• 带凸肩的端部精确地安装在开口销的 • 冲击强度随滚花转动调节。
L1 中心。 • 有效荷载11至22kg
• 硬度达到53 - 58 HRc，保证很好地吸收
A 冲击波。 • 镀铬表面，冲头有润滑油。
d • 长度：163mm；柄直径 16mm；杆直
径 7mm
重量：0.135 kg.
可更换冲头：257.07.
A [mm] d [mm] L [mm] L1 [mm] [kg] 备用冲尖：257.10A.
246.2 1,9 8 150 30 0,045
246.3 2,9 8 150 40 0,045
246.4 3,9 10 150 50 0,060
246.5 4,9 10 150 50 0,060
246.6 5,9 10 150 50 0,070
246.8 7,9 12 150 50 0,100
敲击工具套装
251A - 长柄精密合孔冲
• 中心滑动时有导向孔，不会使其变形，
即使更小的尺寸。
• 柄部硬度达52 - 57 HRc。
• 镀锌杆身，表面磨光。
L1
A d
A [mm] d [mm] L [mm] L1 [mm] [kg]
251A.1 0,9 3 70 14 0,005
251A.1.5 1,4 3,5 83 21 0,010
251A.2 1,9 3,5 88 26 0,010
251A.2.5 2,4 4,5 93 22 0,018
251A.3 2,9 4,5 93 22 0,020
251A.3.5 3,4 5,5 96 25 0,025
251A.4 3,9 5,5 96 28 0,030
251A.5 4,9 7 107 33 0,045
251A.6 5,9 9 112 36 0,065
247 - 冲钉器
NF E 71-211, DIN 6458, ASME
B107.410
L1 • 8角形冲柄
A • 柄部硬度达54 - 58 HRc
d • 表面镀锌
• JS系列配备支架
• JT系列配备工具袋
• 用于249.JT7: 工具袋N.38A-7B
A [mm] d [mm] L [mm] L1 [mm] [kg] • 用于248.JT7: 工具袋N.38A-7B
NF E 71-211 247.2 2 10 120 40 0,060 • 251A.JT9: 工具袋N.38A-9C
247.3 3 10 120 40 0,060 • 247.265JT10: 工具袋N.38A-10B
247.4 4 10 120 40 0,060
247.5 5 10 120 40 0,065
247.6 6 10 120 40 0,070
247.8 8 12 120 40 0,100
256 - 精密中心冲 尺寸 [mm] 内含子件 包装 [kg]
NF E 71-211, DIN 7250, ASME 249.JS7 120x195x45 249.2-3-4-5-6-8-10 CKS.103 0,868
B107.410
249.JT7 230x120 249.2-3-4-5-6-8-10 N.38A-7B 0,755
• 冷轧铬钒钢，硬度达52-58HRc。
d1
• 表面：滚花杆身。 248.JS6
d 120x190x45 248.2-3-4-5-6-8 CKS.103 0,588
• 表面镀锌。
246.JT6 200x165 246.2-3-4-5-6-8 N.38A-6C 0,545
251A.JS9 120x115x45 251A.1-1.5-2-2.5-3-3.5- CKS.103 0,354
A [mm] d [mm] L [mm] [kg] 4-5-6
256.2.5 2,5 7 100 0,025 251A.JT9 180 x 120 251A.1-1.5-2-2.5-3-3.5- N.38A-9C 0,260
4-5-6
256.4 4 8 105 0,035 247.2-3-4-5-6-8 / 249.2-
256.6 6 10 115 0,060 247.249JS12 120x180x47 3-4-5-6-8 CKS.103 1,076
256.8 8 12 130 0,100 247.3-4-5 / 256.4-6 /
256.10 10 14 130 0,135 247.265JT10 180x120 / 240x60 249.3-4-5 / 263.20 / 265.18 N.38A-10B 1,155
