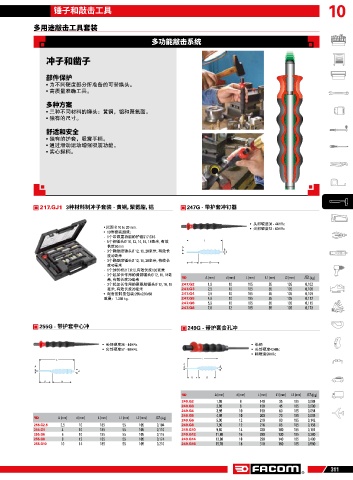

Page 315 - FACOM_产品目录2023

10
锤子和敲击工具

多用途敲击工具套装
多功能敲击系统

冲子和凿子

部件保护
• 为不同硬度部分所准备的可替换头。
• 高质量准确工具。

多种方案
• 三种不同材料的锤头：黄铜，铝和聚氨酯。
• 独有的尺寸。

舒适和安全
• 独有的护套，吸震手柄。
• 通过滑动运动增强吸震功能。
• 实心握柄。

217.GJ1 3种材料制冲子套装 - 黄铜，聚氨酯，铝 247G - 带护套冲钉器
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• 头部硬度36 - 44HRc
• 范围 Ø 10 to 20 mm. • 尖部硬度52 - 60HRc
• 19件套装组成：
- 1个带吸震功能的护套217.G16
- 5个钢锤头Ø 10, 12, 14, 16, 18毫米, 有效
长度60mm
- 3个聚酰胺锤头Ø 12, 16, 20毫米, 有效长 d
度40毫米
- 3个聚酰胺锤头Ø 12, 16, 20毫米, 有效长 L1 L2
度40毫米
- 1个加长杆217.R12.有效长度100毫米
- 3个起加长作用的黄铜锤头Ø 12, 16, 18毫 A [mm] d [mm] L [mm] L1 [mm] L2 [mm]
米, 有效长度20毫米 [kg]
- 3个起加长作用的聚酰胺锤头Ø 12, 16, 18 247.G2 1,9 10 185 55 105 0,102
毫米, 有效长度20毫米 247.G3 2,9 10 185 55 105 0,106
• 配备塑料盒包装:265x230x50 247.G4 3,9 10 185 55 105 0,109
重量：1.350 kg. 247.G5 4,9 10 185 55 105 0,112
247.G6 5,9 10 185 55 105 0,115
247.G8 7,8 12 185 55 105 0,173

255G - 带护套中心冲 249G - 带护套合孔冲

• 头部硬度36 - 44HRc • 长柄
• 尖部硬度57 - 60HRc • 头部硬度43HRc
• 柄硬度58HRc

d
d
L1 L2
L1 L2

A [mm] d [mm] L [mm] L1 [mm] L2 [mm] [kg]
249.G2 1,95 8 140 35 105 0,088
249.G3 2,95 8 150 45 105 0,090
249.G4 3,95 10 190 60 105 0,094
249.G5 4,95 10 200 70 105 0,098
A [mm] d [mm] L [mm] L1 [mm] L2 [mm] [kg] 249.G6 5,90 12 210 80 105 0,142
255.G2.5 2,5 10 185 55 105 0,104 249.G8 7,90 12 216 86 105 0,158
255.G4 4 10 185 55 105 0,110 249.G10 9,80 14 230 100 105 0,181
255.G6 6 10 185 55 105 0,116 249.G12 11,80 16 280 130 105 0,380
255.G8 8 12 185 55 105 0,174 249.G14 13,80 18 290 140 105 0,490
255.G10 10 14 185 55 105 0,210 249.G16 15,70 18 310 160 105 0,580

311
