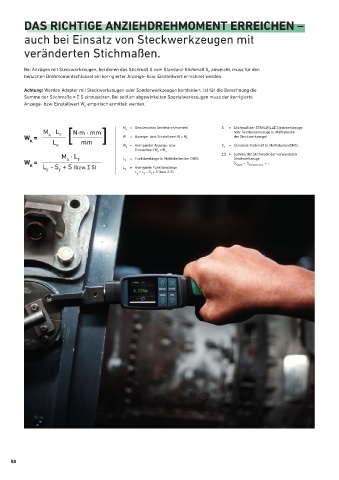

DAS RICHTIGE ANZIEHDREH MOMENT ERREICHEN –

auch bei Einsatz von Steckwerkzeugen mit

veränderten Stichmaßen.

Bei Anzügen mit Steckwerkzeugen, bei denen das Stichmaß S vom Standard-Stichmaß S abweicht, muss für den
F
benutzten Drehmomentschlüssel ein korrigierter Anzeige- bzw. Einstellwert errechnet werden.
Achtung! Werden Adapter mit Steck werkzeugen oder Sonderwerkzeugen kombiniert, ist für die Berechnung die
Summe der Stichmaße = Σ S einzusetzen. Bei seitlich abgewinkelten Spezialwerkzeugen muss der korrigierte
Anzeige- bzw. Einstellwert W empirisch ermittelt werden.
K

M · L [ N·m · mm ] M = Gewünschtes Anziehdrehmoment S = Stichmaß der STAHLWILLE Steckwerkzeuge
A
oder Son der werkzeuge (s. Maßtabellen

W = A F W = Anzeige- bzw. Einstellwert W = M A der Steckwerkzeuge)
K L mm
K W = Korrigierter Anzeige- bzw. S = Standard-Stichmaß (s. Maßtabellen DMS)
K
F
Einstellwert W ≠ M A
K
M · L L = Funktionslänge (s. Maßtabellen der DMS) Σ S = Summe der Stichmaße der verwendeten
Steckwerkzeuge
W = A F F S + S + …
K L - S + S (bzw. Σ S) L = Korrigierte Funktionslänge Adapter Steckwerkzeug
F F K L = L – S + S (bzw. Σ S)
K F F

58
