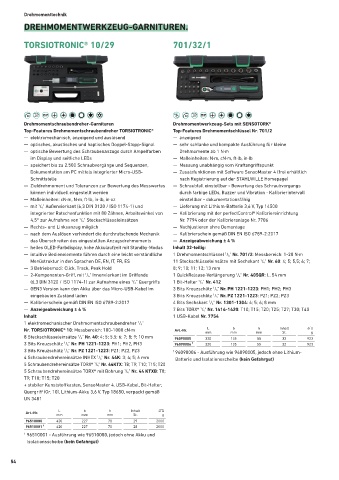

Page 56 - 达威力英文样本2025STAHLWILLE

Drehmomenttechnik

DREHMOMENTWERKZEUG-GARNITUREN.

TORSIOTRONIC® 10/29 701/32/1

Drehmomentschraubendreher-Garnituren Drehmomentwerkzeug-Sets mit SENSOTORK®
Top-Features Drehmomentschraubendreher TORSIOTRONIC® Top-Features Drehmomentschlüssel Nr. 701/2
— elektromechanisch, anzeigend und auslösend — anzeigend
— optisches, akustisches und haptisches Doppel-Stopp-Signal — sehr schlanke und kompakte Ausführung für kleine
— optische Bewertung des Schraubenanzugs durch Ampelfarben Drehmomente ab 1 N·m
im Display und seitliche LEDs — Maßeinheiten: N·m, cN·m, ft·lb, in·lb

— speichert bis zu 2.500 Schraubvorgänge und Sequenzen, — Messung unabhängig vom Kraftangriffspunkt
Dokumentation am PC mittels integrierter Micro-USB- — Zusatzfunktionen mit Software SensoMaster 4 (frei erhältlich
Schnittstelle nach Registrierung auf der STAHLWILLE Homepage)
— Zieldrehmoment und Toleranzen zur Bewertung des Messwertes — Schraubfall einstellbar - Bewertung des Schraubvorgangs
können individuell eingestellt werden durch farbige LEDs, Buzzer und Vibration - Kalibrierintervall
— Maßeinheiten: cN·m, N·m, ft·lb, in·lb, in·oz einstellbar - dokumentationsfähig
1
— mit / 4" Außenvierkant (6,3 DIN 3120 / ISO 1174-1) und — Lieferung mit Lithium-Batterie 3,6 V, Typ 14500
integrierter Ratschenfunktion mit 80 Zähnen, Arbeitswinkel von — Kalibrierung mit der perfectControl® Kalibriereinrichtung
4,5° zur Aufnahme von / 4" Steckschlüsseleinsätzen Nr. 7794 oder der Kalibrieranlage Nr. 7706
1
— Rechts- und Linksanzug möglich — Nachjustieren ohne Demontage
— nach dem Auslösen verhindert die durchrutschende Mechanik — Kalibrierschein gemäß DIN EN ISO 6789-2:2017
das Überschreiten des eingestellten Anzugsdrehmoments — Anzeigeabweichung ± 4 %
— helles OLED-Farbdisplay, hohe Akkulaufzeit mit Standby-Modus Inhalt 32-teilig:
— intuitive Bedienelemente führen durch eine leicht verständliche 1 Drehmomentschlüssel / 4" Nr. 701/2: Messbereich: 1-20 N·m
1
Menüstruktur in den Sprachen DE, EN, IT, FR, ES 11 Steckschlüsseleinsätze mit Sechskant / 4" Nr. 40: 4; 5; 5,5; 6; 7;
1
— 3 Betriebsmodi: Click, Track, Peak Hold 8; 9; 10; 11; 12; 13 mm

— 2-Komponenten-Griff, mit / 4" Innenvierkant im Griff ende 1 QuickRelease-Verlängerung / 4" Nr. 405QR: L. 54 mm
1
1
(6,3 DIN 3120 / ISO 1174-1) zur Aufnahme eines / 4" Quergriff s 1 Bit-Halter / 4" Nr. 412
1
1
— GEN3 Version kann den Akku über das Micro-USB-Kabel im 3 Bits Kreuzschlitz / 4" Nr. PH 1221-1223: PH1; PH2; PH3
1
eingebauten Zustand laden 3 Bits Kreuzschlitz / 4" Nr. PZ 1221-1223: PZ1; PZ2; PZ3
1
— Kalibrierschein gemäß DIN EN ISO 6789-2:2017 4 Bits Sechskant / 4" Nr. 1301-1304: 4; 5; 6; 8 mm
1
— Anzeigeabweichung ± 4 % 7 Bits TORX® / 4" Nr. 1414-1420: T10; T15; T20; T25; T27; T30; T40
1
Inhalt: 1 USB-Kabel Nr. 7754
1 elektromechanischer Drehmomentschraubendreher / 4"
1
Nr. TORSIOTRONIC® 10: Messbereich: 100-1000 cN·m Art.-Nr. L b h Inhalt R
mm mm mm St. g
1
8 Steckschlüsseleinsätze / 4" Nr. 40: 4; 5; 5,5; 6; 7; 8; 9; 10 mm 96090005 320 135 55 32 923
1
3 Bits Kreuzschlitz / 4" Nr. PH 1221-1223: PH1; PH2, PH3 96090006 ¹ 320 135 55 32 923
1
3 Bits Kreuzschlitz / 4" Nr. PZ 1221-1223: PZ1; PZ2, PZ3 1 96090006 - Ausführung wie 96090005, jedoch ohne Lithium-
4 Schraubendrehereinsätze INHEX / 4" Nr. 44K: 3; 4; 5; 6 mm Batterie und Isolationsscheibe (kein Gefahrgut)
1
5 Schraubendrehereinsätze TORX® / 4" Nr. 44KTX: T8; T9; T10; T15; T20
1
1
5 Schraubendrehereinsätze TORX® mit Bohrung / 4" Nr. 44 KTXB: T8;
T9; T10; T15; T20
+ stabiler Kunststoffkasten, SensoMaster 4, USB-Kabel, Bit-Halter,

Quergriff (Gr. 10), Lithium-Akku 3,6 V, Typ 18650, verpackt gemäß

UN 3481
L b h Inhalt R
Art.-Nr. mm mm mm St. g
96510000 420 227 70 29 2000
96510001 ¹ 420 227 70 28 2000
1 96510001 - Ausführung wie 96510000, jedoch ohne Akku und
Isolationsscheibe (kein Gefahrgut)
54
