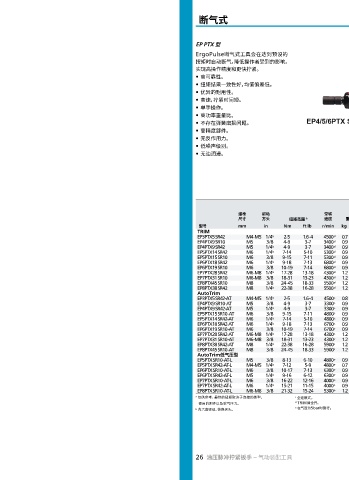

断气式 直柄式型号

EP PTX 型
ErgoPulse断气式工具会在达到预设的
扭矩时自动断气，降低操作者受到的影响，
实现高操作精度和更快拧紧。
• 高可靠性。
• 扭矩结果一致性好，均值偏差低。
• 优异的耐用性。
• 高速，拧紧时间短。
• 单手操作。
• 高功率重量比。
• 不存在弹簧磨损问题。
• 高精度部件。
• 无反作用力。
• 低噪声级别。
• 无油润滑。

中心 推荐
螺栓 驱动 空转 边缘 带负载 软管 进气口
尺寸 方头 扭矩范围 a 速度 重量 长度 距离 耗气量 尺寸 螺纹
型号 mm in Nm ft lb r/min kg lb mm mm l/s cfm mm in 订货号
TRIM
d
EP3PTX5 SR42 M4-M5 1/4 b 2-5 1.6-4 4500 0.7 1.6 202 21 4 9 8 1/4 8431 0376 01
d
EP4PTX9 SR10 M5 3/8 4-9 3-7 3400 0.9 2.0 207 21 4 9 8 1/4 8431 0376 04
d
EP4PTX9 SR42 M5 1/4 b 4-9 3-7 3400 0.9 2.0 207 21 4 9 8 1/4 8431 0376 00
d
EP5PTX14 SR42 M6 1/4 b 7-14 5-10 5300 0.9 2.0 207 21 7 15 8 1/4 8431 0376 10
EP5PTX15 SR10 M6 3/8 9-15 7-11 5300 0.9 2.0 207 21 7 15 8 1/4 8431 0376 14
d
EP6PTX18 SR42 M6 1/4 b 9-18 7-13 6800 0.9 2.0 207 21 7 15 8 1/4 8431 0376 20
d
d
EP6PTX19 SR10 M6 3/8 10-19 7-14 6800 0.9 2.0 207 21 7 15 8 1/4 8431 0376 24
d
EP7PTX28 SR42 M6-M8 1/4 b 17-28 13-18 4300 1.2 2.5 235 25 8 17 10 1/4 8431 0376 30
d
EP7PTX31 SR10 M6-M8 3/8 18-31 13-23 4300 1.2 2.5 235 25 8 17 10 1/4 8431 0376 34
d
EP8PTX45 SR10 M8 3/8 24-45 18-33 5500 1.2 2.5 235 25 9 19 10 1/4 8431 0376 40
d
EP8PTX38 SR42 M8 1/4 b 22-38 16-28 5500 1.2 2.5 235 25 9 19 10 1/4 8431 0376 44
AutoTrim
EP3PTX5 SR42-AT M4-M5 1/4 b 2-5 1.6-4 4500 0.8 1.7 262 21 4 9 8 1/4 8431 0376 03
c
EP4PTX9 SR10-AT M5 3/8 4-9 3-7 3300 0.9 2.0 267 21 4 9 8 1/4 8431 0376 06
c
EP4PTX9 SR42-AT M5 1/4 b 4-9 3-7 3300 0.9 2.0 267 21 4 9 8 1/4 8431 0376 02
c
EP5PTX15 SR10-AT M6 3/8 9-15 7-11 4800 0.9 2.0 267 21 7 15 8 1/4 8431 0376 16
c
EP5PTX14 SR42-AT M6 1/4 b 7-14 5-10 4800 0.9 2.0 267 21 7 15 8 1/4 8431 0376 12
c
c
EP6PTX18 SR42-AT M6 1/4 b 9-18 7-13 6700 0.9 2.0 267 21 7 15 8 1/4 8431 0376 22
EP6PTX19 SR10-AT M6 3/8 10-19 7-14 6700 0.9 2.0 267 21 7 15 8 1/4 8431 0376 26
c
c
EP7PTX28 SR42-AT M6-M8 1/4 b 17-28 13-18 4300 1.2 2.5 295 25 7 15 10 1/4 8431 0376 32
c
EP7PTX31 SR10-AT M6-M8 3/8 18-31 13-23 4300 1.2 2.5 295 25 7 15 10 1/4 8431 0376 36
c
EP8PTX38 SR42-AT M8 1/4 b 22-38 16-28 5900 1.2 2.5 295 25 9 19 10 1/4 8431 0376 46
EP8PTX45 SR10-AT M8 3/8 24-45 18-33 5900 1.2 2.5 295 25 9 19 10 1/4 8431 0376 42
c
AutoTrim低气压型
EP5PTX SR10-AT-L M5 3/8 8-13 6-10 4800 0.9 2.0 267 21 4 9 8 1/4 8431 0368 01
e
e
EP5PTX SR42-AT-L M4-M5 1/4 b 7-12 5-9 4800 0.7 1.6 267 21 4 9 8 1/4 8431 0368 03
e
EP6PTX SR10-AT-L M6 3/8 10-17 7-13 6300 0.9 2.0 267 21 7 15 8 1/4 8431 0368 09
e
EP6PTX SR42-AT-L M5 1/4 b 9-16 6-12 6300 0.9 2.0 267 21 4 9 8 1/4 8431 0368 15
e
EP7PTX SR10-AT-L M6 3/8 16-22 12-16 4000 0.9 2.0 295 21 7 15 8 1/4 8431 0368 35
EP7PTX SR42-AT-L M6 1/4 b 15-21 11-15 4000 0.9 2.0 295 21 7 15 8 1/4 8431 0368 46
e
e
EP8PTX SR10-AT-L M6-M8 3/8 21-32 15-24 5300 1.2 2.5 295 25 8 17 10 1/4 8431 0367 83
a 仅供参考，最终的扭矩取决于连接的类型、 c 全速模式。
使用的附件以及空气压力。 d TRIM阀全开。
e 在气压为5bar时测得。
b 内六角驱动，快换夹头。
