P. 47

断气式                                 手枪式型号



 EP PTI型
 独特设计的ErgoPulse PTI断气机构，能
 让工具精度更高，性能达到从未有过的水
 平。
 PTI提供良好的正常运行时间和人机工程
 学，为操作人员提供更舒适的操作感受。
 • TorqueBoost®技术，实现快速拧紧，
 单位时间内产量更高。
 • 集成了MultiTrim®功能的工具。
 • DuraPulse®技术让工具保养前周期更
 长。
 • 改进的设计，PTI更加耐用和结实和高
 水平的耐久性。

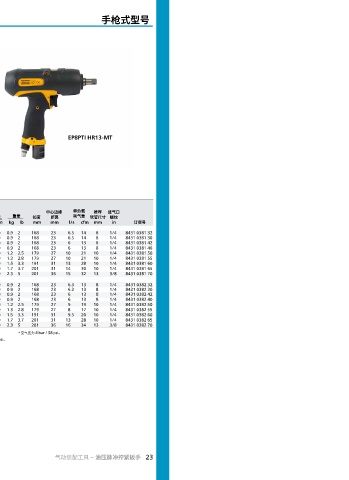

                         EP8PTI HR13-MT
 • 良好的平衡与优良的人体工程学。
 • 新的手柄形状，使工具能够倒置使用。
 • 新的结构设计，降低工具重量，具有较高
 功率重量比。
 • 没有反作用力。
 • 低噪音水平。
 • 无需润滑




    螺栓   驱动  空载  中心边缘      带负载    推荐   进气口
    尺寸   方头   扭矩范围 1     转速    重量     长度   距离   耗气量   软管尺寸  螺纹
  2
 型号  mm  in  Nm   ft lb   r/min   kg   lb   mm   mm   l/s   cfm  mm   in   订货号
 高气压版本 3
 EP5PTI17 HR42 MT    M6   1/4    7-17   5-13   7300   0.9  2   168   23   6.5   14   8   1/4    8431 0381 32
 EP5PTI19 HR10-MT    M6   3/8    8-19   6-14   7300   0.9  2   168   23   6.5   14   8   1/4    8431 0381 30

 EP6PTI28 HR42 MT    M6-M8  1/4    15-28  11-21    8700   0.9  2   168   23   6    13   8   1/4    8431 0381 42
 EP6PTI32 HR10-MT    M6-M8    3/8    16-32   12-23   9500   0.9  2   168   23   6   13   8   1/4    8431 0381 40
 EP7PTI55 HR10-MT    M8-M10    3/8    30-55   22-40   6700   1.2  2.5   179   27   10   21   10   1/4    8431 0381 50
 EP8PTI70 HR10-MT    M10   3/8    40-70   29-51   6900   1.3  2.8   179   27   10   21   10   1/4    8431 0381 55
 EP9PTI80 HR13-MT    M10   1/2    50-80   37-59   5200   1.5  3.3   191   31   13   28   10   1/4    8431 0381 60
 EP11PTI100 HR13-MT   M12   1/2    70-100   52-74   4200   1.7  3.7   201   31   14   30   10   1/4    8431 0381 65
 EP13PTI150 HR13-MT   M12-M14 1/2    85-150   63-110   5300   2.3  5   201   36   15   32   13   3/8    8431 0381 70

 低气压版本 4


 EP5PTI13 HR42 MT L    M4-M5  1/4    6-13   4.5-10  6900   0.9  2   168   23   6.3   13   8   1/4    8431 0382 32
 EP5PTI15 HR10-MT-L    M5   3/8    7-15   5-11   6900   0.9  2   168   23   6.3   13   8   1/4    8431 0382 30
 EP6PTI22 HR42 MT L    M5   1/4    11-22   8-17   7400   0.9  2   168   23   6   13   8   1/4    8431 0382 42
 EP6PTI25 HR10-MT-L    M6   3/8    13-25   9-18   8200   0.9  2   168   23   6   13   8   1/4    8431 0382 40
 EP7PTI35 HR10-MT-L    M6   3/8    23-35   17-26   6100   1.2  2.5   179   27   9   19   10   1/4    8431 0382 50
 EP8PTI45 HR10-MT-L    M6-M8    3/8    33-45   24-33   6300   1.3  2.8   179   27   8   17   10   1/4    8431 0382 55
 EP9PTI65 HR13-MT-L    M10   1/2    43-65   32-48   4500   1.5  3.3   191   31   9.5   20   10   1/4    8431 0382 60
 EP11PTI80 HR13-MT-L   M10-M12 1/2    50-80   37-59   3600   1.7  3.7   201   31   13   28   10   1/4    8431 0382 65

 EP13PTI110 HR13-MT-L  M12-M14 1/2    63-110   46-81   4000   2.3  5   201   36   16   34   13   3/8    8431 0382 70

 每把工具都配有一个防护罩  2   全速模式。  4   空气压力 4 bar / 58 psi。
 1   仅用作参考，最终扭矩取决于接头的类型、使用的附件和  3   空气压力 6.3 bar / 91 psi。
 空气压力。
 附件
      辅助
   附件   订货号   握把
 加油装置   4250 3220 90
 防护罩 EP5/6PTI   4250 3209 00
 防护罩 EP7/8PTI   4250 3206 00
 防护罩 EP9PTI   4250 3216 00
 防护罩 EP11PTI   4250 3218 00
 防护罩 EP13PTI   4250 3214 00
    4250 3218 00



 23   油压脉冲拧紧扳手 –  气动装配工具




                    气动装配工具 – 油压脉冲拧紧扳手   23
