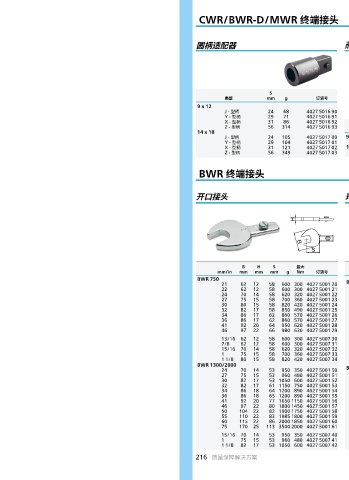

Page 432 - 2023 阿特拉斯 装配大样本

CWR/BWR-D/MWR 终端接头

圆柄适配器 燕尾插件连接器接头

S
类型 mm g 订货号
9 x 12
J - 型柄 24 68 4027 5016 90
Y - 型柄 29 71 4027 5016 91
X - 型柄 31 86 4027 5016 92 B H S
Z - 型柄 56 314 4027 5016 93 mm mm mm g 订货号
14 x 18
J - 型柄 24 105 4027 5017 00 9 x 12
Y - 型柄 29 104 4027 5017 01 22 10 21.5 39 4027 5013 90
X - 型柄 31 121 4027 5017 02 14 x 18
Z - 型柄 56 349 4027 5017 03 29 10 26.5 92 4027 5013 91

BWR 终端接头

开口接头 环形接头

B
H
S
mm/in mm mm mm g 最大 订货号 mm/in mm mm mm g 最大 订货号
B
S
H
Nm
Nm
BWR 750
21 62 12 58 600 300 4027 5001 20 BWR 750
22 62 12 58 600 300 4027 5001 21 21 40 14 58 450 320 4027 5003 00
24 70 14 58 620 320 4027 5001 22 22 40 14 58 470 320 4027 5003 01
27 75 15 58 700 360 4027 5001 23 24 43 14 58 500 480 4027 5003 02
30 80 15 58 820 420 4027 5001 24 27 47 16 58 520 480 4027 5003 03
32 82 17 58 850 490 4027 5001 25 30 54 16 58 535 700 4027 5003 04
34 86 17 62 860 570 4027 5001 26 32 56 16 58 565 750 4027 5003 05
36 86 17 62 860 570 4027 5001 27 34 60 19 58 575 750 4027 5003 06
41 92 20 64 950 620 4027 5001 28 36 60 19 58 575 750 4027 5003 07
46 97 22 66 980 630 4027 5001 29 38 60 19 58 565 750 4027 5003 08
41 65 19 58 585 750 4027 5003 09
13/16 62 12 58 600 300 4027 5007 30 46 69 19 58 600 750 4027 5003 10
7/8 62 12 58 600 300 4027 5007 31
15/16 70 14 58 620 320 4027 5007 32 13/16 40 14 58 450 320 4027 5008 30
1 75 15 58 700 360 4027 5007 33 7/8 40 14 58 470 320 4027 5008 31
1 1/8 80 15 58 820 420 4027 5007 34 15/16 43 14 58 500 480 4027 5008 32
BWR 1300/2000 1 47 16 58 520 480 4027 5008 33
24 70 14 53 950 350 4027 5001 50 BWR 1300/2000
27 75 15 53 960 480 4027 5001 51 24 52 18 58 750 520 4027 5003 30
30 82 17 53 1050 600 4027 5001 52 27 56 18 58 760 560 4027 5003 31
32 82 17 61 1150 750 4027 5001 53 30 60 18 58 800 740 4027 5003 32
34 86 18 64 1200 890 4027 5001 54 32 62 18 58 820 950 4027 5003 33
36 86 18 65 1200 890 4027 5001 55 34 62 18 58 850 1200 4027 5003 34
41 92 20 77 1650 1150 4027 5001 56 36 70 18 58 850 1200 4027 5003 35
46 97 22 80 1800 1450 4027 5001 57 41 70 18 58 940 1800 4027 5003 36
50 104 22 82 1900 1750 4027 5001 58 46 78 20 58 1080 2000 4027 5003 37
55 110 22 83 1985 1800 4027 5001 59 50 85 22 58 1180 2000 4027 5003 38
60 115 22 86 2000 1850 4027 5001 60 55 90 22 58 1250 2000 4027 5003 39
75 170 25 113 3500 2000 4027 5001 61 60 95 22 58 1300 2000 4027 5003 40
15/16 52 18 58 750 520 4027 5008 40
15/16 70 14 53 950 350 4027 5007 40
1 75 15 53 960 480 4027 5007 41 1 56 18 58 760 560 4027 5008 41
1 1/8 82 17 53 1050 600 4027 5007 42
216 质量保障解决方案
