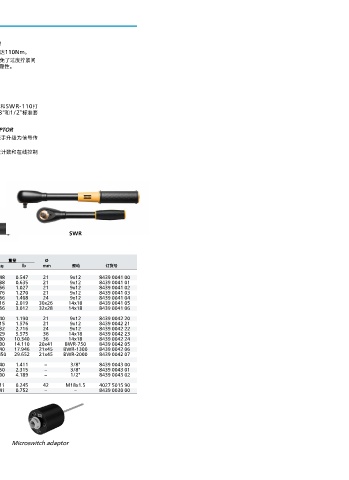

Page 421 - 2023 阿特拉斯 装配大样本

机械扭力扳手

CWR “咔哒”式扳手系列 SWR “打滑”式扳手系列
• 范围从2Nm至高达300Nm。 • 扭矩范围为5Nm至高达110Nm。
• 小体积，非常适合在有限空间内进行拧 • 由于camover结构避免了过度拧紧问
紧。 题，保证了过程的高可靠性。
• 重复率为±4 %。 • 扳手不会过扭。
• 能进行简便调整和操作。 • 重复率±4 %。
• 标准接头 (9x12 或 14x18) 适合多种 • 结构紧凑。
接头。 • 能进行简便调整。
BWR “折弯”式扳手系列 • SWR-30/SWR-60和SWR-110打
滑式扳手分别使用3/8“和1/2”标准套
• 由于22°折弯角降低了过度拧紧的可能
性，保证了过程高可靠性。 筒。
• 范围从2Nm高达2000Nm。 MICROSWITCH ADAPTOR
• BWR-D 型号允许使用带9x12 或 • 将CWR或BWR-D扳手升级为信号传
14x18驱动的标准化终端接头。 输设备。
• 高耐用性和高重复率±4 %。 • 与PLC配合，实现批次计数和在线控制
• 结构紧凑。 等控制功能。
• 能进行简便调整。

CWR

BWR

SWR

扭矩范围 长度 重量 Ø
型号 Nm ft lb mm kg lb mm 驱动 订货号
CWR
CWR 4-20 3-20 2.2-14.8 129 0.248 0.547 21 9x12 8439 0041 00
CWR 5-25 2-25 1.5-18.4 174 0.288 0.635 21 9x12 8439 0041 01
CWR 10-50 5-50 3.7-37 236 0.466 1.027 21 9x12 8439 0041 02
CWR 17-85 15-85 11-62.7 305 0.576 1.270 21 9x12 8439 0041 03
CWR 24-120 50-120 37-88.5 349 0.666 1.468 24 9x12 8439 0041 04
CWR 40-200 50-200 37-148 419 0.916 2.019 30x26 14x18 8439 0041 05
CWR 60-300 60-300 44.2-221 685 1.366 3.012 32x28 14x18 8439 0041 06
BWR
BWR-20 D 02-20 1.5-14.8 275 0.540 1.190 21 9x12 8439 0042 20
BWR-35 D 05-35 3.7-25.8 275 0.715 1.576 21 9x12 8439 0042 21
BWR-100 D 20-100 14.8-74 410 1.232 2.716 24 9x12 8439 0042 22
BWR-240 D 80-240 59-177 677 2.529 5.575 36 14x18 8439 0042 23
BWR-440 D 140-440 103.0-324.5 857 4.690 10.340 36 14x18 8439 0042 24
BWR-750 300-750 221-553 961 6.400 14.110 20x41 BWR-750 8439 0042 05
BWR-1300 500-1300 369-959 1256 8.140 17.946 21x45 BWR-1300 8439 0042 06
BWR-2000 800-2000 590-1475 1982 13.450 29.652 21x45 BWR-2000 8439 0042 07
SWR
SWR-30 5-30 3.7-22 269 0.640 1.411 – 3/8" 8439 0043 00
SWR-60 15-60 11-44 354 1.050 2.315 – 3/8" 8439 0043 01
SWR-110 40-110 29.5-96 453 1.900 4.189 – 1/2" 8439 0043 02
Microswitch adaptor
Microswitch adaptor – – 60 0.111 0.245 42 M18x1.5 4027 5015 90
Helix cable – – 2-6 0.341 0.752 – – 8439 0030 00
注意：需订购扳手对应的扭矩调节钥匙。

带 Microswitch adaptor 的 CWR Microswitch adaptor
