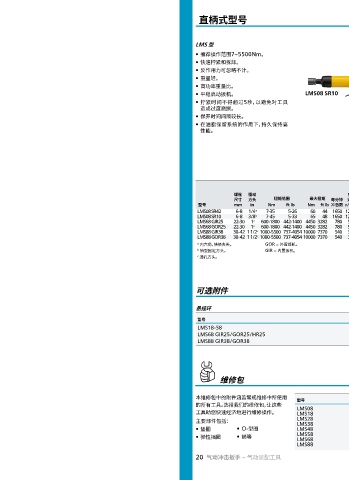

直柄式型号 断气式

LMS 型
• 推荐操作范围7~5500Nm。
• 快速拧紧和拆卸。
• 反作用力可忽略不计。
• 重量轻。 LMS68 GIR25
• 高功率重量比。
• 平稳启动扳机。 LMS08 SR10
• 拧紧时间不得超过5秒，以避免对工具
造成过度磨损。
• 保养时间间隔较长。
• 在油脂保留系统的作用下，持久保持高
性能。
LMS88 GIR38

长度 中心 推荐
螺栓 驱动 空转 不包括 边缘 带负载 软管 进气口
尺寸 方头 扭矩范围 最大扭矩 每分钟 速度 重量 充砧板 距离 耗气量 尺寸 尺寸
型号 mm in Nm ft lb Nm ft lb 冲击数 r/min kg lb mm mm l/s cfm mm in 订货号
LMS08 SR42 6-8 1/4 7-35 5-26 60 44 1650 12500 0.85 1.9 185 20 5.5 9.1 6.3 1/4 8434 1081 06
a
LMS08 SR10 6-8 3/8 7-45 5-33 65 48 1650 12500 0.85 1.9 184 20 5.5 9.1 6.3 1/4 8434 1081 11
b
LMS68 GIR25 22-30 1 c 600-1800 442-1400 4450 3282 780 5000 9.6 21.1 339 55 28 58.9 16 1/2 8434 1680 00
LMS68 GOR25 22-30 1 c 600-1800 442-1400 4450 3282 780 5000 9.6 21.1 339 55 28 58.9 16 1/2 8434 1680 02
c
LMS88 GIR38 30-42 1 1/2 1000-5500 737-4054 10000 7370 540 3800 15.0 33.0 381 63.5 33 69.4 16 1/2 8434 1880 00
c
LMS88 GOR38 30-42 1 1/2 1000-5500 737-4054 10000 7370 540 3800 15.0 33.0 381 63.5 33 69.4 16 1/2 8434 1880 01
a 内六角，快换夹头。 GOR = 外置扳机。
b 销型固定方头。 GIR = 内置扳机。
c 通孔方头。

可选附件

悬挂环

型号 订货号
LMS18-58 4250 0872 90
LMS68 GIR25/GOR25/HR25 4250 0677 81
LMS88 GIR38/GOR38 0371 1102 00

维修包

本维修包中的附件涵盖常规维修中所使用
型号 维修套件
的所有工具。选择我们的维修包，让这些
LMS08 4081 0465 90
工具助您快速经济地进行维修操作。 LMS18 4081 0466 90
主要部件包括： LMS28 4081 0467 90
LMS38 4081 0468 90
• 垫圈 • O-型圈 LMS48 4081 0461 90
• 弹性挡圈 • 销等 LMS58 4081 0445 90
4081 0442 90
LMS68
LMS88 4081 0443 90
20 气动冲击扳手 – 气动装配工具
