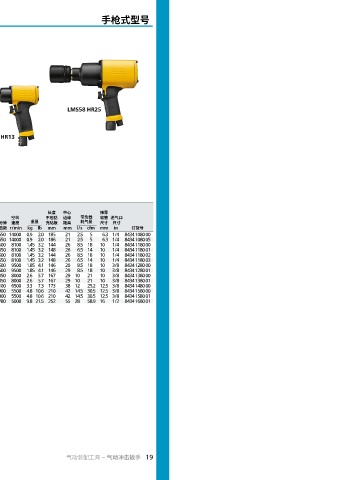

Page 39 - 2023 阿特拉斯 装配大样本

非断气式 手枪式型号

LMS 型
• 推荐操作范围7~1800Nm。
• 快速拧紧和拆卸。
• 反作用力可忽略不计。
• 重量轻。
• 高功率重量比。
• 拧紧时间不得超过5秒，以避免对工具
造成过度磨损。
• 平稳启动扳机。 LMS58 HR25
• 保养时间间隔较长。
• 在油脂润滑系统的作用下，持久保持高
性能。
LMS18 HR13

长度 中心 推荐
螺栓 驱动 空转 不包括 边缘 带负载 软管 进气口
尺寸 方头 扭矩范围 最大扭矩 每分钟 速度 重量 充砧板 距离 耗气量 尺寸 尺寸
型号 mm in Nm ft lb Nm ft lb 冲击数 r/min kg lb mm mm l/s cfm mm in 订货号
b
LMS08 HR10 6-8 3/8 7-45 5-33 65 48 1650 14000 0.9 2.0 185 21 2.5 5 6.3 1/4 8434 1080 00
a
LMS08 HR42 6-8 1/4 7-35 5-26 60 44 1650 14000 0.9 2.0 186 21 2.5 5 6.3 1/4 8434 1080 05
b
LMS18 HR13 10 1/2 10-110 7-81 150 110 1500 8100 1.45 3.2 144 26 8.5 18 10 1/4 8434 1180 00
b
LMS18 HR10 10 3/8 10-90 7-66 120 88 1650 8100 1.45 3.2 148 26 6.5 14 10 1/4 8434 1180 01
LMS18 HR13/F 10 1/2 10-110 7-81 150 110 1500 8100 1.45 3.2 144 26 8.5 18 10 1/4 8434 1180 02
d
d
LMS18 HR10/F 10 3/8 10-90 7-66 120 88 1650 8100 1.45 3.2 148 26 6.5 14 10 1/4 8434 1180 03
b
LMS28 HR13 12 1/2 30-210 22-155 390 287 1500 9500 1.85 4.1 146 29 8.5 18 10 3/8 8434 1280 00
d
LMS28 HR13/F 12 1/2 30-210 22-155 390 287 1500 9500 1.85 4.1 146 29 8.5 18 10 3/8 8434 1280 01
LMS38 HR13 14-16 1/2 40-375 29-276 850 627 1350 8000 2.6 5.7 167 29 10 21 10 3/8 8434 1380 00
b
LMS38 HR13/F 14-16 1/2 40-375 29-276 850 627 1350 8000 2.6 5.7 167 29 10 21 10 3/8 8434 1380 01
d
c
LMS48 HR20 16-18 3/4 100-550 74-405 1375 1014 1100 6500 3.3 7.3 173 38 12 25.2 12.5 3/8 8434 1480 00
c
LMS58 HR25 20-22 1 300-800 221-590 1900 1401 900 5500 4.8 10.6 210 42 14.5 30.5 12.5 3/8 8434 1580 00
LMS58 HR20 18-20 3/4 300-800 221-590 1900 1401 900 5500 4.8 10.6 210 42 14.5 30.5 12.5 3/8 8434 1580 01
c
LMS68 HR25 22-30 1 600-1800 442-1400 4450 3282 780 5000 9.8 21.5 252 55 28 58.9 16 1/2 8434 1680 01
c
a 内六角，快换夹头。
b 花键驱动No. 5。
c 销型固定方头。
d 通孔方头。
e 摩擦环。

气动装配工具 – 气动冲击扳手 19
