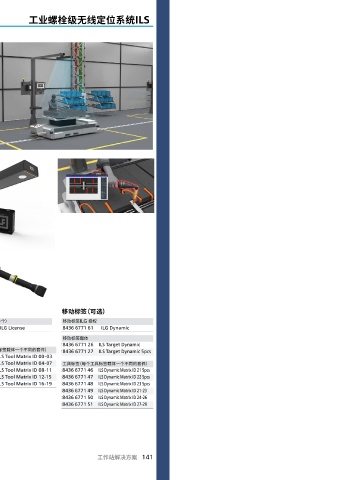

Page 283 - 2023 阿特拉斯 装配大样本

工作站解决方案 工业螺栓级无线定位系统ILS

工业螺栓级无线定位系统ILS

ILS是一套用于螺栓级定位的防错
系统，它可以精确识别出工具及每
颗螺栓的位置，从而控制拧紧的顺
序，及识别每颗螺栓的拧紧程序，
进而降低拧紧错误的发生率，很
大程度的提高生产质量和生产效
率。 ILS系统由传感器（Sensor）、
工具标签（target & tag）及移动

标签构成。

传感器

传感器用于发射和接受从工具标
签反射回来的红外光，并对工具位
置进行三角定位。

移动标签
移动标签为可选项，将红外图案反
射到传感器上以定位产品，用于线
体移动的拧紧作业或者站位定位
不准确的装配环境。

工具标签
工具标签安装在不同型号的工具
上，将红外图案反射到传感器上以
定位工具。

产品参数 移动标签（可选）
传感器 ILG授权（每个工具一个） 移动标签ILG 授权
8436 6771 00 ILS Sensor Standard 8436 6772 01 ILG License 8436 6771 61 ILG Dynamic
8436 6771 01 ILS Sensor Wide
移动标签载体
8436 6771 26 ILS Target Dynamic
工具标签载体 工具标签（每个工具标签载体一个不同的套件） 8436 6771 27 ILS Target Dynamic 5pcs
8436 6771 10 ILS Target Quad STR-S 8436 6771 40 ILS Tool Matrix ID 00-03
8436 6771 11 ILS Target Quad STR-L 8436 6771 41 ILS Tool Matrix ID 04-07 工具标签（每个工具标签载体一个不同的套件）
8436 6771 12 ILS Target Quad STB-S 8436 6771 42 ILS Tool Matrix ID 08-11 8436 6771 46 ILS Dynamic Matrix ID 21 5pcs
8436 6771 13 ILS Target Quad STB-L 8436 6771 43 ILS Tool Matrix ID 12-15 8436 6771 47 ILS Dynamic Matrix ID 22 5pcs
8436 6771 14 ILS Target Single ETP 8436 6771 44 ILS Tool Matrix ID 16-19 8436 6771 48 ILS Dynamic Matrix ID 23 5pcs
8436 6771 15 ILS Target Single TBP 8436 6771 49 ILS Dynamic Matrix ID 21-23
8436 6771 16 ILS Target Dual ETP 8436 6771 50 ILS Dynamic Matrix ID 24-26
8436 6771 17 ILS Target Dual TBP 8436 6771 51 ILS Dynamic Matrix ID 27-29
8436 6771 18 ILS Target Single ITB-P
8436 6771 19 ILS Target Dual ITB-P
8436 6771 20 ILS Target STWrench
8436 6771 21 ILS Target Triple ICB
