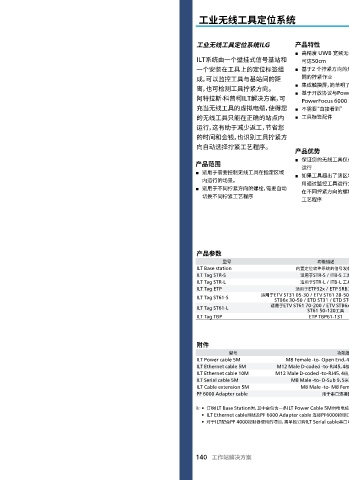

工业无线工具定位系统 工作站解决方案

工业无线工具定位系统ILG 产品特性
■ 高精度 UWB 宽频无线电技术，精度
ILT系统由一个壁挂式信号基站和 可达50cm
一个安装在工具上的定位标签组 ■ 基于2 个拧紧方向的角度检测识别不

成，可以监控工具与基站间的距 同的拧紧作业
■ 集成触摸屏，简单明了的配置界面
离，也可检测工具拧紧方向。
■ 基于开放协议与Power Focus 4000、
阿特拉斯·科普柯ILT解决方案，可 PowerFocus 6000 进行通讯
充当无线工具的虚拟电缆，使得您 ■ 不需要“直接看到”
的无线工具只能在正确的站点内 ■ 工具标签配件
运行，这有助于减少返工，节省您
的时间和金钱，也识别工具拧紧方

向自动选择拧紧工艺程序。
产品优势
■ 保证您的无线工具仅在正确区域内
产品范围
运行
■ 适用于需要控制无线工具在指定区域
■ 如果工具超出了该区域，工具会被禁
内运行的场景。
用通过监控工具运行方向，使得工具
■ 适用于不同拧紧方向的螺栓，需要自动
在不同拧紧方向的螺栓使用正确拧紧
切换不同拧紧工艺程序
工艺程序

产品参数
型号 功能描述 订货号 是否需下扣环
ILT Base station 内置定位软件系统的信号发射器 8436 6770 00
ILT Tag STR-S 适用于STR-S / ITB-S 工具 8436 6770 01 8436 6199 60
ILT Tag STR-L 适用于STR-L / ITB-L 工具 8436 6770 02 8436 6199 62
ILT Tag ETP 适用于ETP32x / ETP SRB工具 8436 6770 03
适用于ETV ST31 05-30 / ETV ST61 28-50 / ETV STB3x / ETV
ILT Tag ST61-S 8436 6770 04
STB6x 30-50 / ETD ST31 / ETD ST61 15-30工具
适用于ETV ST61 70-200 / ETV STB6x 70-100 / ETD
ILT Tag ST61-L 8436 6770 05
ST61 50-120工具
ILT Tag TBP ETP TBP61-131 8436 6770 10

附件
型号 功能描述 订货号
ILT Power cable 5M M8 Female -to- Open End，4极，5米屏蔽电缆，用于ILT供电 4222 1011 01
ILT Ethernet cable 5M M12 Male D-coded -to-RJ45，4极，5米屏蔽电缆，用于ILT以太网连接 4222 1011 02
ILT Ethernet cable 10M M12 Male D-coded -to-RJ45，4极，10米屏蔽电缆，用于ILT以太网连接 4222 1011 03
ILT Serial cable 5M M8 Male -to- D-Sub 9，5米屏蔽电缆，用于ILT串口连接 4222 1011 04
ILT Cable extension 5M M8 Male -to- M8 Female，用于ILT电缆延长 4222 1011 05
PF 6000 Adapter cable 用于串口连接的适配电缆 4222 3073 00

注： • 订购ILT Base Station时，其中会包含一条ILT Power Cable 5M供电电缆
• ILT Ethernet cable网线及PF 6000 Adapter cable 连接PF6000的串口电缆需单独订购
• 对于ILT配合PF 4000控制器使用的项目，需单独订购ILT Serial cable串口电缆

140 工作站解决方案
