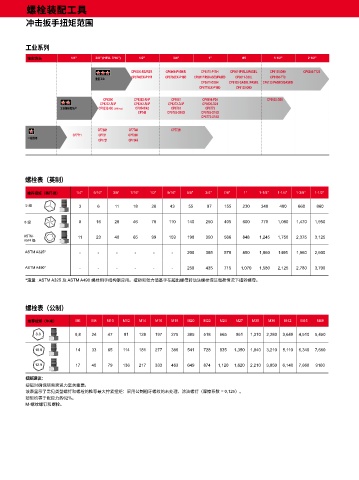

Page 8 - CP芝加哥气动工具中文2023

螺栓装配工具
螺栓装配工具
冲击扳手扭矩范围

工业系列

输出方头 1/4" 3/8" (HEX. 7/16") 1/2" 3/4" 1" #5 1 1/2" 2 1/2"
CP6500-RS/RSR CP6060-P15H/R CP6070-P15H CP0611P RLS/PASEL CP6135-D80 CP6240-T120
CP6748EX-P11R CP6768EX-P18D CP0611P RS/HASED/PASED CP0611-D28L CP6130-T70
重型工业
CP0611-D28H CP6120 GASEL/PASEL CP6120 PASED/GASED
CP6778EX-P18D CP6135-D80
C 0 0 3 6 P C P - / R - 2 5 2 8 P C 1 6 5 9 P C 4 2 P - 0 1 9 6 P C 5 3 D - 0 3 9 6 P
CP8222-R/-P CP8242-R/-P CP8272-D/-P CP6920-D24
工业维修及生产 CP8232-QC (7/16 hex) CP9541/42 CP6763 CP6773
CP749 CP6763-D18D CP6763-D18D
CP6773-D18D
CP724H CP7748 CP772H
CP7711 CP721 CP726H
一般维修
CP7721 CP734H

螺栓表（英制）

推荐扭矩（英尺磅） 1/4" 5/16" 3/8" 7/16" 1/2" 9/16" 5/8" 3/4" 7/8" 1" 1-1/8" 1-1/4" 1-3/8" 1-1/2"

5 级 3 6 11 18 28 43 55 97 155 230 340 480 660 860

8 级 8 16 28 46 70 110 140 250 405 600 770 1,080 1,470 1,950
ASTM- 11 23 40 65 99 159 198 350 566 848 1,245 1,750 2,375 3,125
A574 级

ASTM A325* - - - - - - 200 355 570 850 1,060 1495 1,960 2,600

ASTM A490* - - - - - - 250 435 715 1,070 1,580 2,125 2,780 3,700

*注意 : ASTM A325 及 ASTM A490 螺栓用于结构钢应用。扭矩和张力值基于在超出螺母转动法螺栓保证载荷情况下扭转螺母。

螺栓表（公制）

推荐扭矩（牛米） M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 M42 M45 M48
8.8 9,8 24 47 81 128 197 275 385 518 665 961 1,310 2,280 3,640 4,510 5,450

10.9 14 33 65 114 181 277 386 541 728 935 1,350 1,840 3,210 5,110 6,340 7,660

12.9 17 40 79 136 217 333 463 649 874 1,120 1,620 2,210 3,850 6,140 7,660 9160

扭矩建议：
扭矩对确保所需夹紧力至关重要。
该表显示了常见类型螺钉和螺栓的推荐最大拧紧扭矩：采用公制粗牙螺纹的未处理、涂油螺钉（摩擦系数 = 0,125）。
扭矩约等于张应力的62%。
M-螺纹螺钉和螺栓。
