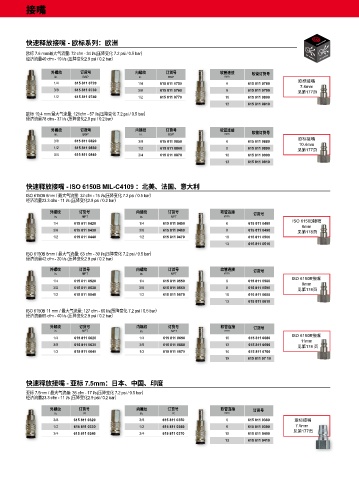

Page 180 - CP芝加哥气动工具中文2023

接嘴
接嘴

快速释放接嘴 - 欧标系列：欧洲
欧标 7.6 mm/最大气流量: 72 cfm - 34 l/s(压降变化 7.2 psi / 0.5 bar）
经济流量40 cfm - 19 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 内螺纹 订货号 软管连接 软管订货号
in. BSP in. BSP mm
1/4 615 811 0720 1/4 615 811 0750 6 615 811 0780 欧标接嘴
7.6mm
3/8 615 811 0730 3/8 615 811 0760 8 615 811 0790 见第177页
1/2 615 811 0740 1/2 615 811 0770 10 615 811 0800
13 615 811 0810
欧标 10.4 mm/最大气流量: 121cfm - 57 l/s(压降变化 7.2 psi / 0.5 bar）
经济流量78 cfm - 37 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 内螺纹 订货号 软管连接
in. BSP in. BSP mm 软管订货号
3/8 615 811 0820 3/8 615 811 0850 6 615 811 0880 欧标接嘴
10.4mm
1/2 615 811 0830 1/2 615 811 0860 8 615 811 0890 见第177页
3/4 615 811 0840 3/4 615 811 0870 10 615 811 0900
13 615 811 0910

快速释放接嘴 - ISO 6150B MIL-C4109 ：北美、法国、意大利
ISO 6150B 6mm / 最大气流量: 32 cfm - 15 l/s(压降变化 7.2 psi / 0.5 bar）
经济流量23.3 cfm - 11 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 内螺纹 订货号 软管连接 订货号
in. NPT in. NPT mm
ISO 6150B接嘴
1/4 615 811 0420 1/4 615 811 0450 6 615 811 0480
6mm
3/8 615 811 0430 3/8 615 811 0460 8 615 811 0490 见第178页
1/2 615 811 0440 1/2 615 811 0470 10 615 811 0500
13 615 811 0510
ISO 6150B 8mm / 最大气流量: 63 cfm - 30 l/s(压降变化 7.2 psi / 0.5 bar）
经济流量42 cfm - 20 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 内螺纹 订货号 软管连接 订货号
in. NPT in. NPT mm
1/4 615 811 0520 1/4 615 811 0550 6 615 811 0580 ISO 6150B接嘴
8mm
3/8 615 811 0530 3/8 615 811 0560 8 615 811 0590 见第178页
1/2 615 811 0540 1/2 615 811 0570 10 615 811 0600
13 615 811 0610
ISO 6150B 11 mm / 最大气流量: 127 cfm - 60 l/s(压降变化 7.2 psi / 0.5 bar）
经济流量85 cfm - 40 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 内螺纹 订货号 软管连接 订货号
in. NPT in. NPT mm
ISO 6150B接嘴
1/4 615 811 0620 1/4 615 811 0650 10 615 811 0680
11mm
3/8 615 811 0630 3/8 615 811 0660 13 615 811 0690 见第178 页
1/2 615 811 0640 1/2 615 811 0670 16 615 811 0700
19 615 811 07 10

快速释放接嘴 - 亚标 7.5mm：日本、中国、印度

亚标 7.5mm / 最大气流量: 36 cfm - 17 l/s(压降变化 7.2 psi / 0.5 bar）
经济流量23.3 cfm - 11 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 内螺纹 订货号 软管连接 订货号
in. R in. R mm
3/8 615 811 0320 3/8 615 811 0350 6 615 811 0380 亚标接嘴
1/2 615 811 0330 1/2 615 811 0360 8 615 811 0390 7.5mm
3/4 615 811 0340 3/4 615 811 0370 10 615 811 0400 见第177页
13 615 811 0410
