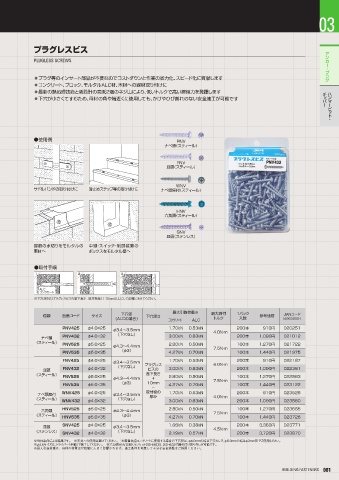

建築ファスナー BUILDING FASTENERS
03

プラグレスビス プ ・ ラ グ ン ア ー カ

PLUGLESS SCREWS

⃝プラグ等のインサート部品が不要なのでコストダウンと作業の省力化、スピード化に貢献します
⃝コンクリート、ブロック、モルタルALC材、木材への器材取り付けに チ ー パ ッ ッ ビ ・ ト ン ハ ー マ
⃝最新の熱処理技術と新設計の高低2層のネジ山により、低いトルクで高い締結力を発揮します
⃝下穴が小さくてすむため、母材の角や端近くに使用しても、かけやひび割れのない安全施工が可能です

●使用例 1/7
φϕ಄ʢεςΟʔϧʣ

'/7
ࡼ಄ʢεςΟʔϧʣ

8/7
サドルバンドの取り付けに 滑止めステップ等の取り付けに φϕ಄࠲෇ʢεςΟʔϧʣ

)/7
࿡֯಄ʢεςΟʔϧʣ

4/7
ࡼ಄ʢεςϯϨεʣ
屋根の水切りをモルタルの 中継・スイッチ・制御装置の
素材へ ボックスをモルタル壁へ

●取付手順

※下穴深さは（プラグレスビスの首下長さ－取付物厚）＋10mm以上にして正確にあけてください。

種類 品番コード サイズ 下穴径 下穴深さ 最大引抜荷重※ 最大締付 1パック 参考価格 JANコード
（ALCの場合） コンクリート ALC トルク 入数 （4963202-）
PNV425 φ4.0×25 φ3.4〜3.5mm 1.70kN 0.53kN 4.0N・m 200本 910円 020251
ナベ頭 PNV432 φ4.0×32 （下穴なし） 3.00kN 0.83kN 200本 1,090円 021012
（スティール） PNV525 φ5.0×25 φ4.3〜4.4mm 2.80kN 0.50kN 100本 1,270円 021722
PNV535 φ5.0×35 （φ3） 4.27kN 0.70kN 7.5N・m 100本 1,440円 021975
FNV425 φ4.0×25 φ3.4〜3.5mm プラグレス 1.70kN 0.53kN 4.0N・m 200本 910円 022187
皿頭 FNV432 φ4.0×32 （下穴なし） ビスの 3.00kN 0.83kN 200本 1,090円 022361
（スティール） FNV525 φ5.0×25 φ4.3〜4.4mm 首下長さ 2.80kN 0.50kN 100本 1,270円 022583
＋
FNV535 φ5.0×35 （φ3） 10mm 4.27kN 0.70kN 7.5N・m 100本 1,440円 023122
－
ナベ頭座付 WNV425 φ4.0×25 φ3.4〜3.5mm 取付物の 1.70kN 0.53kN 200本 910円 023528
（スティール） WNV432 φ4.0×32 （下穴なし） 厚み 3.00kN 0.83kN 4.0N・m 200本 1,090円 023580
六角頭 HNV525 φ5.0×25 φ4.3〜4.4mm 2.80kN 0.50kN 100本 1,270円 023665
（スティール） HNV535 φ5.0×35 （φ3） 4.27kN 0.70kN 7.5N・m 100本 1,440円 023726

皿頭 SNV425 φ4.0×25 φ3.4〜3.5mm 1.68kN 0.38kN 200本 3,360円 023771
（ステンレス） SNV432 φ4.0×32 （下穴なし） 2.19kN 0.57kN 4.5N・m 200本 3,720円 023870
※当社条件による結果です。 ※天井への使用は避けてください。 ※軽量気泡コンクリートに使用する場合の下穴径は、φ4.0mmの時は下穴なしで、φ5.0mmの時はφ3mm径でご使用ください。
※φ4.0サイズは、ドライバー（手動）で施工してください。 ※六角頭HNVは電ドルソケットDSHM635、DSH635で締め付け取り外しが可能です。
※最大引抜荷重は、母材の材質及び状態に大きく影響されます。施工条件を考慮して十分な安全係数をご採用ください。

BUILDING FASTENERS 081
