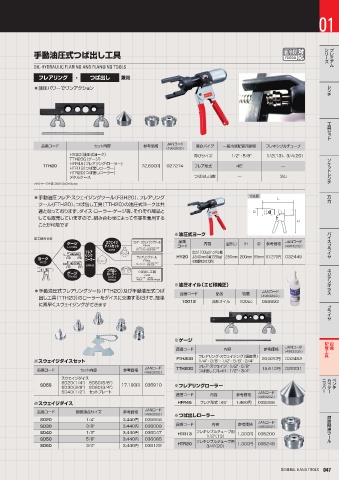

Page 61 - 日本虾牌工具2023

作業工具 GENERAL HAND TOOLS
01

リ ー シ ズ ア ム ミ プ レ
手動油圧式つば出し工具

OIL-HYDRAULIC FLARING AND FLANGING TOOLS

フレアリング ・ つば出し 兼用
チ ン レ
⃝油圧パワーでワンアクション

ッ ト 工 具 セ

JANコード
品番コード セット内容 参考価格 （4963202-） 適合パイプ 一般冷媒配管用銅管 フレキシブルチューブ
HY20（油圧式ヨーク） 呼びサイズ 1/2"・5/8" 1/2（13）、3/4（20）
TTH20G（ゲージ） ト レ ン チ ソ ッ ケ
HFR45（フレアリング・ローラー）
TTH20 72,890円 027274 フレア形式 45° ―
HTR13（つば出しローラー）
HTR20（つば出しローラー）
メタルケース つば出し山数 ― 3山
メタルケース寸法 200×250×65mm
⃝手動油圧フレア・スウェイジングツール（FSH20）、フレアリング 寸法図 万力
ツール（FTH20）、つば出し工具（TTH20）の油圧式ヨークは共
通となっております。ダイス・ローラー・ゲージ等、それぞれ部品と
しても販売していますので、組み合わせによって作業を兼用する
ことが可能です
ラ プ ヤ イ バ イ ス
※油圧式ヨーク
品番 JANコード
コード 内容 全長（L） H D 参考価格 （4963202-）
出力1100kg（ハンドル端
HY20 より40mmの点で26kgf 250mm 200mm 59mm 57,270円 032445
の荷重をかけた時）
ギ ン ラ ス ネ ジ ア

※油圧オイル（エビ印純正）
⃝手動油圧式フレアリングツール（FTH20）及び手動油圧式つば 品番コード 品名 容量 JANコード
出し工具（TTH20）のローラーをダイスに交換するだけで、簡単 （4963202-）
に素早くスウェイジングができます 10012 油圧オイル 100cc 059893 ヤ プ イ ラ

※ゲージ 管 工 具 配 設 備
JANコード
品番コード 内容 参考価格 （4963202-）
フレアリング・スウェイジング（銅管用）
FTH20G 20,820円 032452
※スウェイジダイスセット 1/4"・3/8"・1/2"・5/8"・3/4"
品番コード セット内容 参考価格 JANコード TTH20G フレア・スウェイジ：1/2"・5/8" 15,610円 022231
つば出し（フレキ）：1/2"・3/4"
（4963202-）
スウェイジダイス ッ ー パ ニ カ タ ー ッ ペ ン チ
SD20（1/4"） SD50（5/8"）
SD5S SD30（3/8"） SD60（3/4"） 17,190円 035910 ※フレアリングローラー
SD40（1/2"） セットプレート JANコード
品番コード 内容 参考価格 （4963202-）
※スウェイジダイス HFR45 フレア形式：45° 1,460円 035286
JANコード
品番コード 銅管適合サイズ 参考価格 （4963202-） ※つば出しローラー 溶接関連 ー ツ ル
SD20 1/4" 3,440円 035958 JANコード
SD30 3/8" 3,440円 036009 品番コード 内容 参考価格 （4963202-）
SD40 1/2" 3,440円 036047 HTR13 フレキシブルチューブ用 1,300円 035200
1/2"（13）
SD50 5/8" 3,440円 036085 フレキシブルチューブ用
SD60 3/4" 3,440円 036122 HTR20 3/4"（20） 1,300円 035248

GENERAL HAND TOOLS 047
