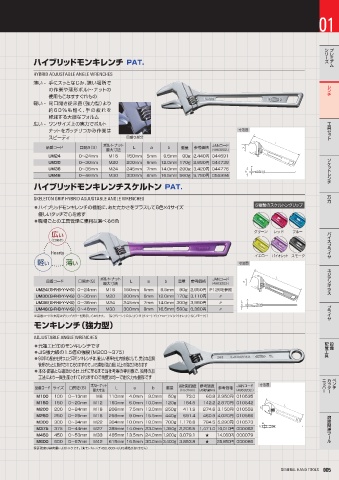

Page 19 - 日本虾牌工具2023
P. 19

作業工具  GENERAL HAND TOOLS
                                                                                                                 01





                                                                                                                    リ シ ズ ー  ミ ア プ レ ム

             ハイブリッドモンキレンチ PAT.

             HYBRID ADJUSTABLE ANGLE WRENCHES
             薄い -  手にスッとなじみ、狭い場所で                                                                                    チ ン レ
                  の作業や薄形ボルト・ナットの
                  使用もこなすすぐれもの
             軽い - 同口開き従来品（強力型）より
                  約60％も軽く、手の疲 れを
                  軽減する大胆なフォルム
             広い - ワンサイズ上の実力でボルト                                                                                      ト セ 具 工 ッ
                  ナットをガッチリつかみ作業は                                                     寸法図
                  スピーディ                      目盛り部分
                                                                            JANコード
                 品番コード       口開き（S）  ボルト・ナット    L     a     b    重量  参考価格  （4963202-）
                                      最大寸法
                  UM24       0〜24mm    M16   150mm   5mm  9.5mm  90g 2,440円 044691                                   レ ン チ ケ ッ ト ソ
                  UM30       0〜30mm    M20   200mm   6mm  12.0mm 170g 2,680円 044738
                  UM36       0〜36mm    M24   245mm   7mm  14.0mm 290g 3,420円 044776
                  UM46       0〜46mm    M30   300mm   8mm  16.5mm 560g 5,790円 055994
             ハイブリッドモンキレンチスケルトン PAT.
                                                                                                                     万力
             SKELETON GRIP HYBRID ADJUSTABLE ANGLE WRENCHES
             ⃝ハイブリッドモンキレンチの機能に、あたたかさをプラスして6色×4サイズ
                優しいタッチで心を癒す
             ⃝職場ごとの工具管理に便利な選べる6色
                                                                                                                     バ イ イ ヤ ラ ス プ
                   ޿͍
                   ʢޱ։͖ʣ

                   Hearty
              ͍ܰ        ബ͍                                                           寸法図
                                                                                                                     ギ ラ ス ン ネ ジ ア

                                                                            JANコード
                 品番コード       口開き（S）  ボルト・ナット   L     a     b    重量  参考価格   （4963202-）
                                     最大寸法
              UM24（G・R・B・Y・V・S） 0〜24mm  M16  150mm  5mm  9.5mm  90g 2,850円 P128を参照
              UM30（G・R・B・Y・V・S） 0〜30mm  M20  200mm  6mm  12.0mm 170g 3,110円   〃
              UM36（G・R・B・Y・V・S） 0〜36mm  M24  245mm  7mm  14.0mm 300g 3,980円   〃                                      イ ヤ プ ラ
              UM46（G・R・B・Y・V・S） 0〜46mm  M30  300mm  8mm  16.5mm 580g 6,380円   〃
             ※品番コードの末尾はグリップカラーを表示しております。 ［G（グリーン）・R（レッド）・B（ブルー）・Y（イエロー）・V（バイオレット）・S（スモーク）］
             モンキレンチ（強力型）
             ADJUSTABLE ANGLE WRENCHES
                                                                                                                    配 具 工 管  設 備
             ⃝元祖エビ印のモンキレンチです
             ⃝JIS強力級の1.5倍の強度（M200〜375）
             ⃝90年の歴史を持つエビ印モンキレンチは、厳しい基準を社内規格にして、完全な品質
               管理のもとに製作されておりますので、JIS規格（強力級）以上の強さがあります
             ⃝本体・部品とも鍛造から仕上げに至るまで当社考案の専用機で、独特の加
               工法により一貫生産されておりますので精度は均一で耐久力も抜群です                                                                    パ ッ ニ ー  ッ カ タ ー  ペ ン チ
                                                                                    JANコード
             品番コード サイズ   口開き（S）  ボルト・ナット  L     a     b    重量   当社保証強度 参考強度   参考価格  （4963202-）  寸法図
                                  最大寸法
                                                                （トルクN・m） （JIS強力級N・m）
              M100  100  0〜13mm    M8  110mm  4.0mm  9.0mm  50g   73.0   60.8 2,950円 010535
              M150  150  0〜20mm   M12  160mm  6.0mm 10.0mm 120g  184.9  142.2 2,870円 010542
              M200  200  0〜24mm   M16  206mm  7.5mm 13.0mm 250g  411.9  274.6 3,150円 010559
              M250  250  0〜29mm   M18  258mm  9.0mm 15.5mm 440g  691.4  460.9 4,020円 010566                          ツ 溶接関連 ル ー
              M300  300  0〜34mm   M22  304mm 10.0mm 18.0mm 700g 1,176.8  784.5 5,290円 010573
              M375  375  0〜44mm   M27  385mm 14.0mm 23.0mm 1,350g 2,206.5  1,471.0 10,010円 000062
              M450  450  0〜53mm   M33  465mm 13.5mm 24.0mm 1,900g 3,079.1  ★  14,060円 000079
              M600  600  0〜67mm   M42  615mm 16.5mm 30.0mm 3,400g 3,853.8  ★  25,850円 000086
             保証強度は静荷重によるトルクです。（★モンキレンチ450、600にはJIS規格がありません）


                                                                                                    GENERAL HAND TOOLS  005
