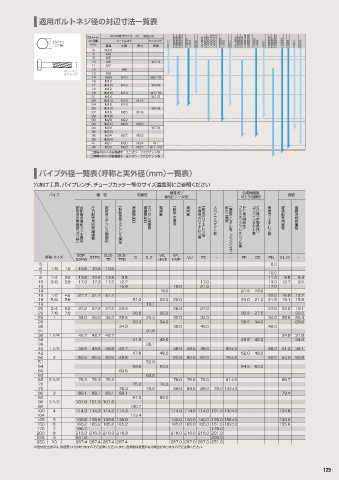

適用ボルトネジ径の対辺寸法一覧表

ボルトナット ネジの呼びサイズ ※（ ）は旧JIS
の二面幅 メートルネジ ウイットネジ UM24XD UM24XG UM24XDS PUM30X UM30XD UM30XG UM30XGB UM30XDS PUM36X UM36XD UM36XG UM36XGB UM36XDS UM49XD UM49XDS
（mm） 普通 小型 高力 普通 M100 UM24S UM24 M150 UM30S UM30 M200 UM36S UM36 M250 UM49X UM48S UM46 M300 M375
6 M3.5
7 M4
8 M5
10 M6 W1/4
11 M7
Ϙϧτωδ 12 M8
ݺͼαΠζ 13 M8
14 （M8） M10 W5/16
16 M10
17 （M10） M12 W3/8
18 M12
19 （M12） M14 W7/16
21 M14 W1/2
22 （M14） M16 M12
24 M16 M18
26 （M16） W5/8
27 M18 M20 M16
29 （M18）
30 M20 M22
32 （M20） M24 M20
34 M22 W7/8
35 （M22）
36 M24 M27 M22
38 （M24）
41 M27 M30 M24 W1
46 M30 M33 M27 W1 1/8
二面幅48mmの各種継手・ユニオン・フクロナット等
二面幅49mmの各種継手・ユニオン・フクロナット等
パイプ外径一覧表（呼称と実外径（mm）一覧表）
穴あけ工具、パイプレンチ、チューブカッター等のサイズ選定時にご参照ください
硬質ポリ 合成樹脂製
パイプ 鋼 管 電線管 塩化ビニール管 可とう電線管 銅管
ス 管） ガ 配管用炭素鋼管 （ キ 鋼管 ッ メ 水配管用亜鉛 圧力配管用炭素鋼鋼管 テ ス 配管用 レ ン ス 鋼鋼管 一 ス レ ス テ ン 般配管用 鋼管 厚鋼電線管 薄鋼電線管 し 電線管 ジ な ネ 電線管 水道用 般管 ・ 一 薄肉管 ン レ チ 管 リ ポ 水道用 エ 般用 ン チ レ リ ポ エ 管 一 ス パ ダ 管 イ ト ク ル ラ 二 耐火 層管 プ ） タ ル ル （繊維 モ 管、 パ イ ジ ト ミ レ フ ク キ ブ ル シ 管 ラ プ ス ッ チ Ｐ Ｆ （耐熱性） 管 バ コ ン ト ダ ク 管 イ ン （非耐熱性） Ｄ Ｃ 管 エ 架橋 ポ リ ン 管 レ チ 建築配管用銅管 空調冷媒用銅管

呼称・サイズ SGP. STPG SUS- SUS- G C、E VE、 VP、 VU PE ︲ ︲ PF CD PN K,L,M ︲
SGPW TP TPD HIVE HIVP
5 8.0
6 1/8 1分 10.5 10.5 10.5
7 10.0
8 1/4 2分 13.8 13.8 13.8 9.5 11.0 9.5 6.4
10 3/8 3分 17.3 17.3 17.3 12.7 17.0 13.0 12.7 9.5
13 15.9 18.0 21.5 17.0
14 18.0 21.5 19.0
15 1/2 4分 21.7 21.7 21.7 20.0 15.9 12.7
16 5/8 5分 21.0 22.0 22.0 23.0 21.0 21.5 19.1 15.9
19 19.1
20 3/4 6分 27.2 27.2 27.2 22.2 26.0 27.0 27.0 22.2 19.1
22 7/8 7分 26.5 26.0 30.5 27.5 22.2
25 1 34.0 34.0 34.0 28.6 25.4 32.0 34.0 34.0 28.6 25.4
28 33.3 34.0 36.5 34.0 28.6
30 34.0 38.0 42.0 42.0
31 31.8
32 1 1/4 42.7 42.7 42.7 34.9 31.8
36 41.9 42.0 45.5 42.0 34.9
39 38.1
40 1 1/2 48.6 48.6 48.6 42.7 48.0 48.0 48.0 62±3 48.0 41.3 38.1
42 47.8 48.0 52.0 48.0
50 2 60.5 60.5 60.5 48.6 60.0 60.0 60.0 75±3 60.0 54.0 50.8
51 50.8
54 59.6 60.0 64.5 60.0
60 60.5
63 63.5
65 2 1/2 76.3 76.3 76.3 76.0 76.0 76.0 91±3 66.7
70 75.2 76.0
75 76.3 76.2 89.0 89.0 89.0 76.0 103±3
80 3 89.1 89.1 89.1 89.1 79.4
82 87.9 89.0
90 3 1/2 101.6 101.6 101.6
92 100.7
100 4 114.3 114.3 114.3 114.3 114.0 114.0 114.0 101.0 130±3 104.8
104 113.4
125 5 139.8 139.8 139.8 139.8 140.0 140.0 140.0 126.0 156±3 130.2
150 6 165.2 165.2 165.2 165.2 165.0 165.0 165.0 151.0 183±3 155.6
175 7 190.7 176.0
200 8 216.3 216.3 216.3 216.3 216.0 216.0 216.0 201.0
225 9 241.8 226.0
250 10 267.4 267.4 267.4 267.4 267.0 267.0 267.0 251.0
※各外径寸法には、許容差（±）がありますのでご注意ください。また、各規格は変更になる場合がありますのでご注意ください。
