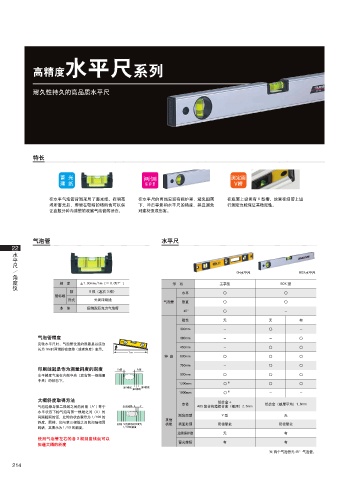

Page 214 - 田岛TAJIMA他机麻2025综合样本

高精度水平尺系列

耐久性持久的高品质水平尺

特长

蓄 光 两侧 测定面
薄 纸 保 护 罩 V 槽

在水平气泡管背面采用了蓄光纸，在明亮 在水平尺的两端安装有保护罩，避免因落 在底面上设置有 V 型槽，放置在细管上进
场所蓄光后，即便在较暗的场所也可以保 下、冲击等影响水平尺的精度，并且避免 行测定也能保证其稳定性。
证在数分钟内清楚的观察气泡管的状态。 对建材造成伤害。

气泡管 水平尺
22
水平尺

角度仪 \ GH水平尺 BOX水平尺
精 度 ±1.00mm/1m（＝ 0.057°） 形 状 工字型 BOX 型
数 6 根（左右 3 根） 水平 ○ ○
指标线
形式 外周印刷线
气泡管 垂直 ○ ○
本 体 圆筒型亚克力气泡管
45° ○ -
磁性 无 无 有
300mm - ○ -
气泡管精度 380mm - - ○
反转水平尺时，气泡管位置的误差是以底边
450mm - ○ ○
长为 1m 时两端的高度差（或者角度）表示。 1m 1m
1m
种 类 600mm ○ ○ ○
750mm - ○ ○
印刷线就是作为测量斜度的刻度
水平精度气泡在内侧中央（左右第一根线圈 900mm ○ ○ ○
中央）的状态下。
1200mm ○ ※ ○ ○
第1根线 第3根线
第3根线
第1根线
第2根线
第1根线 第2根线 第3根线
第2根线 1800mm ○ ※ - -
大概斜度取得方法 铝合金＋
本体 铝合金（板厚平均）1.6mm
气泡边缘与第二根线之间的间隔（A') 等于 水平间隙 ABS 复合构造铝合金（板厚）2.6mm
水平间隙
水平间隙
水平状态下的气泡与第一根线之间（A）的
测定面型 V 型 无
间隔相同的话，此时的状态表示为 1/100 的
其他
斜度。同样，如与第三根线之间的间隔相同 【例】气泡移动的位置为 机能 表面处理 阳极氧化 阳极氧化
【例】气泡移动的位置为
【例】气泡移动的位置为
的话，其表示为 1/50 的斜度。 1/100的斜度
1/100的斜度
1/100的斜度
边缘保护器 无 有
使用气泡管左右的各 3 根刻度线就可以
蓄光薄纸 有 有
知道大概的斜度
※ 两个气泡管无 45°气泡管。
