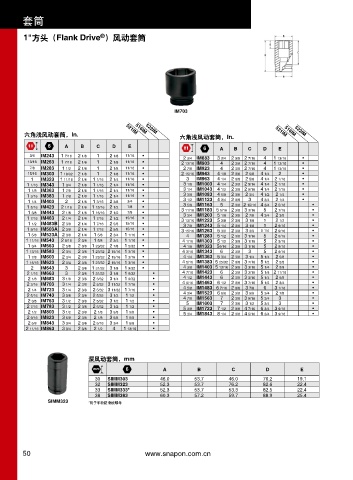

Page 52 - 实耐宝中文2012-CAT1200

套筒

®
1"方头（Flank Drive ）风动套筒

IM703

516IM
六角浅风动套筒，In. 521IM 522IM 六角浅风动套筒，In. 521IM 522IM
516IM
A B C D E A B C D E
3/4 IM243 1 7/16 2 1/8 1 2 1/8 11/16 • 2 3/4 IM883 4 •
13/16 IM263 1 7/16 2 1/8 1 2 1/8 11/16 • 2 13/16 IM903 3 3/4 2 3/8 2 7/16 4 1 13/16 •
4
2 3/8 2 7/16
1 13/16
7/8 IM283 1 1/2 2 1/8 1 2 1/8 11/16 • 2 7/8 IM923 4 2 3/8 2 7/16 4 1 13/16 •
15/16 IM303 1 19/32 2 1/8 1 2 1/8 11/16 • 2 15/16 IM943 4 1/8 2 3/8 2 5/8 4 1/4 2 •
1 IM323 1 11/16 2 1/8 1 1/16 2 1/4 11/16 • 3 IM963 4 1/4 2 3/8 2 5/8 4 1/4 2 1/16 •
1 1/16 IM343 1 3/4 2 1/8 1 1/16 2 1/4 11/16 • 3 1/8 IM1003 4 1/4 2 3/8 2 9/16 4 1/4 2 1/16 •
1 1/8 IM363 1 7/8 2 1/8 1 1/16 2 1/4 11/16 • 3 1/4 IM1043 4 1/2 2 3/8 2 9/16 4 1/4 2 1/16 •
1 3/16 IM383 1 7/8 2 1/8 1 1/16 2 1/4 11/16 • 3 3/8 IM1083 4 5/8 2 3/8 2 3/4 4 1/2 2 1/4 •
1 1/4 IM403 2 2 1/8 1 3/16 2 3/8 3/4 • 3 1/2 IM1123 4 3/4 2 3/8 3 4 3/4 2 1/4 •
1 5/16 IM423 2 1/16 2 1/8 1 15/16 2 1/2 7/8 • 3 5/8 IM1163 5 2 3/8 2 15/16 4 3/4 2 5/16 • •
5
1 3/8 IM443 2 1/8 2 1/8 1 15/16 2 1/2 7/8 • 3 11/16 IM1183 5 5/16 2 3/8 3 3/16 2 7/16 •
3 3/4 IM1203
1 7/16 IM463 2 1/4 2 1/4 1 7/16 2 1/2 15/16 • 3 13/16 IM1223 5 1/8 2 3/8 2 7/8 4 3/4 2 3/8 •
5
2 1/2
3 1/8
2 3/8
5 3/8
1 1/2 IM483B 2 3/8 2 1/4 1 7/16 2 5/8 15/16 • 3 7/8 IM1243 5 1/4 2 3/8 3 1/8 5 2 9/16 •
1 9/16 IM503A 2 3/8 2 1/4 1 7/16 2 5/8 15/16 • 3 15/16 IM1263 5 3/8 2 3/8 3 3/8 5 1/4 2 9/16 •
1 5/8 IM523A 2 3/8 2 1/4 1 5/8 2 3/4 1 1/16 • 4 IM1283 5 1/2 2 3/8 3 1/16 5 2 9/16 •
1 11/16 IM543 2 9/16 2 3/8 1 5/8 2 3/4 1 1/16 • 4 1/16 IM1303 5 1/2 2 3/8 3 1/16 5 2 9/16 •
1 3/4 IM563 2 5/8 2 3/8 1 23/32 2 7/8 1 5/32 • 4 1/8 IM1323 59/16 2 3/8 3 1/16 5 2 9/16 •
1 13/16 IM583 2 3/4 2 3/8 1 23/32 2 15/16 1 3/16 • 4 3/16 IM1343 6 2 3/8 3 5 2 9/16 •
1 7/8 IM603 2 3/4 2 3/8 1 23/32 2 15/16 1 3/16 • 4 1/4 IM1363 5 3/4 2 3/8 3 1/4 5 1/4 2 5/8 •
1 15/16 IM623 2 3/4 2 3/8 1 23/32 2 15/16 1 3/16 • 4 5/16 IM1383 5 25/32 2 3/8 3 7/16 5 1/2 2 5/8 •
2 IM643 3 2 3/8 1 31/32 3 1/8 1 9/32 • 4 3/8 IM1403 5 13/16 2 3/8 3 3/16 5 1/4 2 5/8 •
2 1/16 IM663 3 2 3/8 1 31/32 3 1/8 1 9/32 • 4 7/16 IM1423 6 2 3/8 3 3/16 5 1/4 2 11/16 •
2 1/8 IM683 3 1/8 2 3/8 2 3/32 3 1/4 1 9/32 • 4 1/2 IM1443 6 2 3/8 3 3/16 5 1/4 2 5/8 •
2 3/16 IM703 3 1/4 2 3/8 2 5/32 3 11/32 1 7/16 • 4 9/16 IM1463 6 1/2 2 3/8 3 7/16 5 1/2 2 3/4 •
2 1/4 IM723 3 1/4 2 3/8 2 5/32 3 11/32 1 7/16 • 4 5/8 IM1483 6 7/16 2 3/8 3 7/8 6 3 1/16 •
2 5/16 IM743 3 3/8 2 3/8 2 5/32 3 1/2 1 1/2 • 4 3/4 IM1523 6 5/8 2 3/8 3 5/8 5 3/4 2 7/8 •
2 3/8 IM763 3 1/2 2 3/8 2 5/32 3 1/2 1 1/2 • 4 7/8 IM1563 7 2 3/8 3 9/16 5 3/4 3 •
IM1603
5
7
3
2 7/16 IM783 3 1/2 2 3/8 2 5/32 3 1/2 1 1/2 • 5 3/8 IM1723 7 1/2 2 3/8 3 1/2 5 3/4 3 9/16 • •
2 3/8 4 7/16
6 3/4
2 1/2 IM803 3 1/2 2 3/8 2 1/8 3 5/8 1 5/8 • 5 3/4 IM1843 8 1/4 2 3/8 4 5/16 6 3/4 3 9/16 •
2 9/16 IM823 3 5/8 2 3/8 2 1/8 3 5/8 1 5/8 •
2 5/8 IM843 3 3/4 2 3/8 2 5/16 3 3/4 1 5/8 •
2 11/16 IM863 3 3/4 2 3/8 2 1/2 4 1 13/16 •
深风动套筒，mm
A B C D E
30 SIMM303 46.0 53.7 46.0 76.2 19.1
32 SIMM323 52.3 53.7 76.2 82.6 22.4
33 SIMM333* 52.3 53.7 53.3 82.5 22.4
38 SIMM383 60.3 57.2 59.7 88.9 25.4
SIMM323 *用于车轮防滑板螺母
