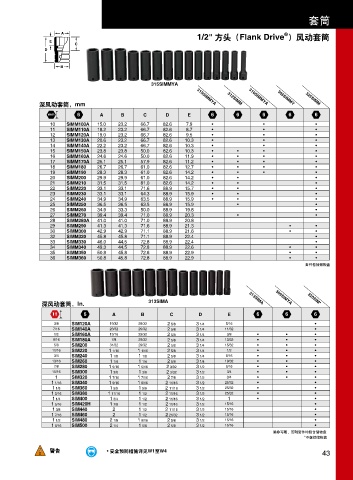

Page 45 - 实耐宝中文2012-CAT1200

套筒

®
1/2" 方头（Flank Drive ）风动套筒

315SIMMYA

深风动套筒，mm 315SIMMYA 312SIMM 310SIMMYA 305SIMMY 325SIMM
SOCKET
A B C D E
10 SIMM100A 15.0 23.2 66.7 82.6 7.9 • • •
LS28A
11 SIMM110A 18.2 23.2 66.7 82.6 8.7 • • •
12 SIMM120A 19.0 23.2 66.7 82.6 9.5 • • •
13 SIMM130A 20.6 23.2 66.7 82.6 10.3 • • •
14 SIMM140A 22.2 23.2 66.7 82.6 10.3 • • •
15 SIMM150A 23.8 23.8 50.0 82.6 10.3 • • • •
16 SIMM160A 24.6 24.6 50.0 82.6 11.9 • • • •
17 SIMM170A 25.1 25.1 57.9 82.6 11.2 • • • •
18 SIMM180 26.7 26.7 61.0 82.6 12.7 • • • •
19 SIMM190 28.3 28.3 61.0 82.6 14.2 • • • •
20 SIMM200 29.9 29.9 61.0 82.6 14.2 • • •
21 SIMM210 31.5 31.5 61.0 82.6 14.2 • • •
22 SIMM220 33.1 33.1 71.6 88.9 15.7 • • •
23 SIMM230 33.1 33.1 64.3 88.9 15.9 • • •
24 SIMM240 34.9 34.9 63.5 88.9 15.9 • • •
25 SIMM250 36.5 36.5 63.5 88.9 15.9 • •
26 SIMM260 34.9 33.3 50.0 88.9 19.8 •
27 SIMM270 39.4 39.4 71.0 88.9 20.3 • •
28 SIMM280A 41.0 41.0 71.0 88.9 20.8
29 SIMM290 41.3 41.3 71.6 88.9 21.3 • •
30 SIMM300 42.9 42.9 71.1 88.9 21.6 • •
32 SIMM320 45.8 45.8 71.1 88.9 22.4 •
33 SIMM330 46.0 44.5 72.8 88.9 22.4 •
34 SIMM340 49.3 44.5 72.8 88.9 22.6 • •
35 SIMM350 50.8 45.8 72.8 88.9 22.9 • •
36 SIMM360 50.8 45.8 72.8 88.9 22.9 • •
套件包括储物盘

深风动套筒，In. 313SIMA 313SIMA 309SIMYA 320SIM*

A B C D E
3/8 SIM120A 19/32 29/32 2 5/8 3 1/4 5/16 •
7/16 SIM140A 23/32 29/32 2 5/8 3 1/4 11/32 •
1/2 SIM160A 13/16 29/32 2 5/8 3 1/4 3/8 • • •
9/16 SIM180A 7/8 29/32 2 5/8 3 1/4 13/32 • • •
5/8 SIM200 31/32 29/32 2 5/8 3 1/4 15/32 • • •
11/16 SIM220 1 1/16 1 1/16 2 5/8 3 1/4 1/2 • • •
3/4 SIM240 1 1/8 1 1/8 2 5/8 3 1/4 9/16 • • •
13/16 SIM260 1 1/4 1 1/4 2 5/8 3 1/4 19/32 • • •
7/8 SIM280 1 5/16 1 5/16 2 3/32 3 1/2 9/16 • • •
15/16 SIM300 1 3/8 1 3/8 2 3/32 3 1/2 3/4 • • •
1 SIM320 1 7/16 1 7/16 2 7/8 3 1/2 3/4 • • •
1 1/16 SIM340 1 9/16 1 9/16 2 11/16 3 1/2 25/32 • •
1 1/8 SIM360 1 5/8 1 5/8 2 11/16 3 1/2 25/32 • •
1 3/16 SIM380 1 11/16 1 1/2 2 11/16 3 1/2 25/32 • •
1 1/4 SIM400 1 3/4 1 1/2 2 11/16 3 1/2 1 • •
1 5/16 SIM420H 1 7/8 1 1/2 2 11/16 3 1/2 15/16 •
1 3/8 SIM440 2 1 1/2 2 11/16 3 1/2 15/16 •
1 7/16 SIM460 2 1 1/2 2 21/32 3 1/2 15/16 •
1 1/2 SIM480 2 1/8 1 9/16 2 5/8 3 1/2 15/16 •
1 9/16 SIM500 2 1/4 1 5/8 2 5/8 3 1/2 15/16 •
除非写明，否则套件均包含储物盘

WARNING FIRE FALLING GEARS XPLOSION VIBRATE SHOCK TRIANGL E
*不包括储物盘
警告 • 安全预防措施详见W1至W4 43
