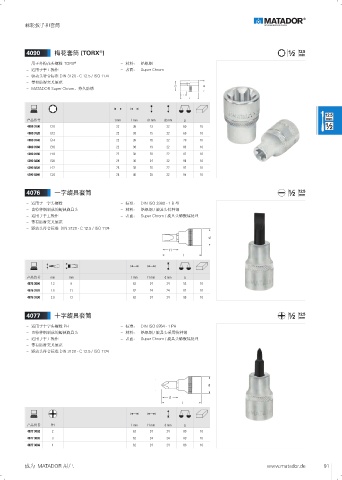

Page 91 - 玛他多中文Matador

棘轮扳手和套筒

4090 梅花套筒 (TORX )
®
®
– 用于外梅花头螺栓 TORX – 材料： 铬钒钢
– 适用于手工操作 – 表面： Super Chrom
– 驱动头符合标准 DIN 3120 - C 12.5 / ISO 1174
– 带有防滑交叉滚花
– MATADOR Super Chrom，持久防锈

产品货号 t mm l mm d1 mm d2 mm g
4090 0100 E10 22 38 13 22 60 10
4090 0120 E12 22 38 15 22 60 10
4090 0140 E14 22 38 16 22 70 10
4090 0160 E16 22 38 19 22 83 10
4090 0180 E18 22 38 20 22 87 10
4090 0200 E20 24 38 24 22 90 10
4090 0220 E22 26 38 26 22 92 10
4090 0240 E24 28 40 28 22 95 10

4076 一字旋具套筒
– 适用于一字头螺栓 – 标准： DIN ISO 2380 - 1 B 型
– 由特种钢制成的超硬旋具头 – 材料： 铬钒钢 / 旋具头特种钢
– 适用于手工操作 – 表面： Super Chrom / 旋具头磷酸锰处理
– 带有防滑交叉滚花
– 驱动头符合标准 DIN 3120 - C 12.5 / ISO 1174

产品货号 mm mm l mm l1 mm d mm g
4076 0080 1.2 8 62 24 24 53 10
4076 0101 1.6 11 62 24 24 87 10
4076 0130 2.0 13 62 24 24 98 10

4077 十字旋具套筒

– 适用于十字头螺栓 PH – 标准： DIN ISO 8764 - 1 PH
– 由特种钢制成的超硬旋具头 – 材料： 铬钒钢 / 旋具头采用特种钢
– 适用于手工操作 – 表面： Super Chrom / 旋具头磷酸锰处理
– 带有防滑交叉滚花
– 驱动头符合标准 DIN 3120 - C 12.5 / ISO 1174

产品货号 PH l mm l1 mm d mm g
4077 0002 2 62 24 24 89 10
4077 0003 3 62 24 24 89 10
4077 0004 4 62 24 24 89 10
