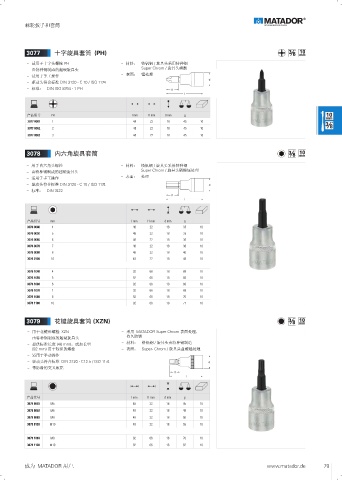

Page 79 - 玛他多中文Matador

棘轮扳手和套筒

3077 十字旋具套筒 (PH)
– 适用于十字头螺栓 PH – 材料： 铬钒钢 / 旋具头采用特种钢
– 由特种钢制成的超硬旋具头 Super Chrom / 旋具头磷酸
– 适用于手工操作 – 表面： 锰处理
– 驱动头符合标准 DIN 3120 - C 10 / ISO 1174
– 标准： DIN ISO 8764 - 1 PH

产品货号 PH l mm l1 mm d mm g
3077 0001 1 48 22 18 45 10
3077 0002 2 48 22 18 45 10
3077 0003 3 48 22 18 45 10

3078 内六角旋具套筒

– 用于内六角头螺栓 – 材料： 铬钒钢 / 旋具头采用特种钢
– 由特种钢制成的超硬旋具头 Super Chrom / 旋具头磷酸锰处理
– 适用于手工操作 – 表面： 处理
– 驱动头符合标准 DIN 3120 - C 10 / ISO 1174
– 标准： DIN 7422

产品货号 mm l mm l1 mm d mm g
3078 0040 4 48 22 18 35 10
3078 0050 5 48 22 18 35 10
3078 0060 6 48 22 18 36 10
3078 0070 7 48 22 18 38 10
3078 0080 8 48 22 18 40 10
3078 0100 10 48 22 18 48 10

3078 1040 4 92 66 18 68 10
3078 1050 5 92 66 18 68 10
3078 1060 6 92 66 18 68 10
3078 1070 7 92 66 18 68 10
3078 1080 8 92 66 18 70 10
3078 1100 10 92 66 18 71 10

3079 花键旋具套筒 (XZN)
– 用于花键形螺栓 XZN – 采用 MATADOR Super Chrom 表面处理，
– 由特种钢制成的超硬旋具头 持久防锈
– 提供标准长度 (48 mm)，或加长型 – 材料： 铬钒钢 / 旋具头由特种钢制造
(92 mm) 用于较深的螺栓 – 表面： Super- Chrom / 旋具头盐酸锰处理
– 适用于手动操作
– 驱动头符合标准 DIN 3120 - C12.5 / ISO 1174
– 带防滑的交叉滚花

产品货号 l mm l1 mm d mm g
3079 0050 M5 48 22 18 45 10
3079 0060 M6 48 22 18 48 10
3079 0080 M8 48 22 18 50 10
3079 0100 M10 48 22 18 55 10

3079 1080 M8 92 66 18 70 10
3079 1100 M10 92 66 18 82 10

成为 MATADOR 用户. www.matador.de 79
