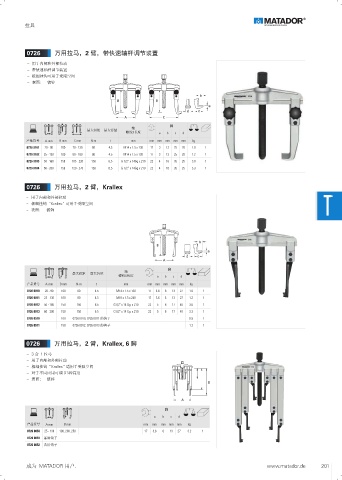

Page 201 - 玛他多中文Matador

拉具

0726 万用拉马，2 臂，带快速轴杆调节装置
– 用于内部和外部拉动
– 带快速轴杆调节装置
– 极细挂钩可用于受限空间
– 表面: 镀锌

脚
轴
最大扭矩 最大容量
螺纹X长度 a b c d
产品货号 A mm B mm C mm N·m t mm mm mm mm mm mm kg
0726 0101 20 - 90 100 70 - 130 80 4,5 M14 x 1.5 x 130 17 3 13 25 20 1.0 1
0726 0102 25 - 130 100 80 - 180 80 4,5 M14 x 1.5 x 130 17 3 13 25 20 1.2 1
0726 0103 50 - 160 150 105 - 220 150 6,5 G 1/2“ x 14Gg x 210 22 4 16 35 25 3.0 1
0726 0104 60 - 200 150 120 - 270 150 6,5 G 1/2“ x 14Gg x 210 22 4 16 35 25 3.3 1

0726 万用拉马，2 臂，Krallex
– 用于内部和外部拉动
– 极细挂钩 “Krallex” 可用于受限空间
– 表面: 镀锌

脚
轴
最大扭矩 最大容量
螺纹X长度 a b c d
产品货号 A mm B mm N·m t mm mm mm mm mm mm kg
0726 0010 20 - 90 100 80 4.5 M14 x 1.5 x 130 17 3.6 6 13 27 1.0 1
0726 0011 25 - 130 100 80 4.5 M18 x 1.5 x 240 17 3.6 6 13 27 1.2 1
0726 0012 50 - 160 150 150 6.5 G1/2" x 14 Gg. x 210 22 5 8 17 40 3.0 1
0726 0013 60 - 200 150 150 6.5 G1/2" x 14 Gg. x 210 22 5 8 17 40 3.3 1
0726 0510 100 0726 0010, 0726 0011 的钩子 0.5 1
0726 0511 150 0726 0012, 0726 0013 的钩子 1.2 1

0726 万用拉马，2 臂，Krallex, 6 脚
– 3 合 1 拉马
– 用于内部和外部拉动
– 极细挂钩 “Krallex” 适用于受限空间
– 对于不同应用可调节3种高度
– 表面: 镀锌

脚
a b c d
产品货号 A mm B mm mm mm mm mm mm kg
0726 0050 25 - 130 100, 200, 250 17 3,6 6 13 27 3.2 1
0726 0051 备用钩子
0726 0052 备用钩子

成为 MATADOR 用户. www.matador.de 201
