倍增器

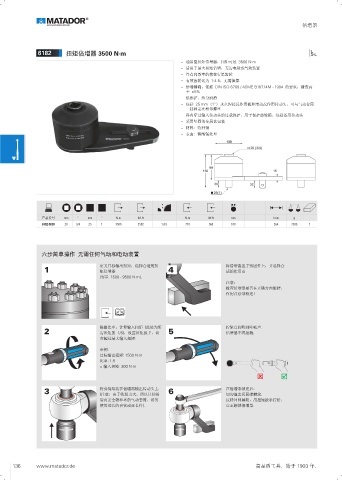

6182 扭矩倍增器 3500 N⋅m
– 通用型扭矩倍增器，扭矩可达 3500 N⋅m
– 适用于最大扭矩倍增，无需电动或气动装置
– 具有高效率的精密行星齿轮
– 有效齿轮比为 1:4.5，无需换算
– 倍增精确，依据 DIN ISO 6789 / ASME B107.14M - 1994 的要求，精度高
于 ±5%
– 低维护，终身润滑
– 包括 25 mm (1“) 永久焊接反作用板和滑动反作用传动头，可与气动套筒
一起固定在相邻螺丝
– 具有穿过输入传动头的过载保护，用于保护齿轮箱，包括备用传动头
– 采用坚固的金属盒包装
– 材料: 特种钢
– 表面: 磷酸锰处理
产品货号 mm " mm " N⋅m lbf⋅ft N⋅m lbf⋅ft mm l mm g
6182 0030 20 3/4 25 1 3500 2582 1:4.5 770 568 108 264 7300 1
六步简单操作 无需任何气动和电动装置
1 定义目标输出扭矩，选择合适的扭 4 将倍增器置于紧固件上，并选择合
矩倍增器
适的作用点
(容量 1500 - 9500 N·m).
注意：
检查倍增器是否在正确方向旋转，
作用点必须稳定！
2 根据比率，计算输入扭矩 (此处为所 5 拧紧直到听到咔哒声.
倍增器不得超载.
需扭矩的 1/5)，设置扭矩扳手，切
勿超过最大输入扭矩:
示例:
目标输出扭矩: 1500 N⋅m
比率: 1:5
= 输入扭矩: 300 N⋅m
3 将套筒组装在倍增器输出传动头上. 6 在倍增器锁定后：
(注意: 由于收紧力大，所以只使用
切勿撞击反回弹棘轮.
带有安全销和环的气动套筒，切勿 反转回弹棘轮，用扭矩扳手拧松，
使用过长的套管或延长件). 直至解锁倍增器.
