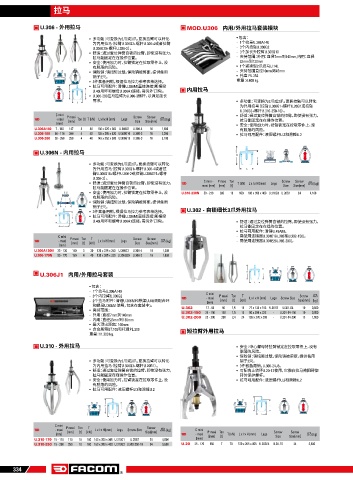

Page 338 - FACOM_产品目录2023

拉马

U.306 - 外用拉马 MOD.U306 内用/外用拉马套装模块
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• 包含：
• 多功能：可变换为2爪或3爪。更换拉臂可以转化
为内用拉马（拉臂U.306G2+螺杆U.306-4或者拉臂 - 1个拉马U.306A140
U.306G20+螺杆U.306-2）。 - 3个内拉臂U.306G2
• 舒适：通过复位弹簧自锁的拉臂。即使没有张力， - 3个加长外拉臂U.306G10
- 夹持范围：外用：直径7mm到140mm,内用：直径
拉马能固定在在操作位置。
• 安全：使用加力时，拉臂锁定在拉取零件上，没 23mm到130mm
有脱落的风险。 • 1个紧凑型2爪拉马U.14L
• 保险销：销扭矩过载，保险销被剪断。提供备用 - 夹持范围直径10mm到45mm
C P 销子2只。 • 托盘 PL.354.
重量： 4.400 kg.
• 3件套备用销，根据拉马拉力参考表格选择。
• 拉马可用配件：滑锤U.306M(直接连接)和横梁
U.40(用环和螺母U.306A1连接，需另外订购)。 内用拉马
T • U.306-260拉马拉臂为U.306-3螺杆，以满足延长
需求。 • 多功能：可变换为2爪或3爪。更换拉臂可以转化
为外用拉马（拉臂U.306G1+螺杆U.20B1或拉臂
U.310G2+螺杆U.310-250-10）。
C mini P maxi Screw Screw • 舒适：通过复位弹簧自锁的拉臂。即使没有张力，
- maxi [mm] Ton [t] T [kN] L x l x H [mm] Legs Size Size[mm] [kg] 拉马能固定在在操作位置。
[mm] • 安全：使用加力时，拉臂锁定在拉取零件上，没
U.306A140 7 - 140 147 3 30 130 x 225 x 262 U.306G1 U.306-4 18 1,600 有脱落的风险。
U.306-180 50 - 170 200 4 40 135 x 285 x 320 U.306G10 U.306-2 18 2,200 • 拉马可用配件：液压螺杆U.3和滑锤U.2
U.306-260 20 - 260 250 4 40 145 x 350 x 385 U.306G15 U.306-3 18 3,100
U.306N - 内用拉马
T
50 P
230
C
• 多功能：可变换为2爪或3爪。更换拉臂可以转化
为外用拉马（拉臂U.306G1+螺杆U.306-4或者拉
臂U.306G10+螺杆U.306-2或拉臂U.306G15+螺杆
U.306-3）。
C mini -
Screw
• 舒适：通过复位弹簧自锁的拉臂。即使没有张力， maxi [mm] P maxi Ton T [kN] L x l x H [mm] Legs Screw Size[mm] [kg]
Size
[t]
[mm]
拉马能固定在在操作位置。
• 安全：使用加力时，拉臂锁定在拉取零件上，没 U.310-230N 50 - 230 200 10 100 180 x 360 x 400 U.310G3 U.20B1 24 4,100
有脱落的风险。
• 保险销：销扭矩过载，保险销被剪断。提供备用
P
C 销子2只。
• 3件套备用销，根据拉马拉力参考表格选择。 U.302 - 自锁细长3爪外用拉马
• 拉马可用配件：滑锤U.306M(直接连接)和横梁
T
U.40(用环和螺母U.306A1连接，需另外订购)。 • 舒适：通过复位弹簧自锁的拉臂。即使没有张力，
拉马能固定在在操作位置。
• 拉马可用配件：滑锤U.49AM。
C mini P maxi Ton T Screw Screw - 需使用连接器U.301E1(U.302和U.302-150)。
- maxi [mm] [t] [kN] L x l x H [mm] Legs Size Size[mm] [kg] - 需使用连接器U.301E2(U.302-200)。
[mm]
U.306A130N 23 - 130 140 3 30 130 x 225 x 250 U.306G2 U.306-4 18 1,300
U.306-170N 50 - 170 190 4 40 135 x 285 x 320 U.306G20 U.306-2 18 1,800

U.306J1 内用/外用拉马套装 C P T
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• 包含：
- 1个拉马U.306A140
- 3个内拉臂U.306G2 C mini P maxi Ton T L x l x H [mm] Legs Screw Size Screw
- maxi
- 2个拉马附件：滑锤U.306M和横梁U.40(需配合环 [mm] [mm] [t] [kN] Size[mm] [kg]
和螺母U.306A1使用，包含在套装中)。 U.302 17 - 80 90 1,5 15 77 x 130 x 153 U.301G U.301-04 10 0,600
• 夹持范围： U.302-150 25 - 150 150 1,5 15 90 x 206 x 222 - U.301-04-150 10 0,900
- 外用：直径7mm到140mm U.302-200 25 - 200 200 2,4 24 105 x 270 x 300 - U.301-04-200 13 1,600
- 内用：直径23mm到130mm
• 最大顶出距离： 140mm
• 含金属箱BT.102和托盘PL.209 短拉臂外用拉马
重量： 11.300 kg.
U.310 - 外用拉马 • 安全：中心螺母将拉臂锁定在拉取零件上，没有
脱落的风险。
• 保险销：销扭矩过载，保险销被剪断。提供备用
• 多功能：可变换为2爪或3爪。更换拉臂可以转化 销子2只。
为内用拉马（拉臂U.306G3+螺杆U.20B1）。 • 3件套备用销， U.306-24J3。
• 舒适：通过复位弹簧自锁的拉臂。即使没有张力， • 可配合止转环U.20-12使用，它能在拉马被阻碍旋
拉马能固定在在操作位置。 转时保护螺杆。
• 安全：使用加力时，拉臂锁定在拉取零件上，没 • 拉马可用配件：液压螺杆U.3和滑锤U.2
有脱落的风险。
• 拉马可用配件：液压螺杆U.3和滑锤U.2
C T
P
C P T
C mini P maxi Ton T Screw
- maxi [mm] [t] [kN] L x l x H [mm] Legs Screw Size Size[mm] [kg] C mini P maxi Ton Screw Screw
[mm] - maxi [mm] [t] T [kN] L x l x H [mm] Legs Size Size[mm] [kg]
U.310-170 15 - 170 170 10 100 143 x 300 x 365 U.310G1 U.20B1 24 4,600 [mm]
U.310-250 15 - 250 250 10 100 163 x 380 x 420 U.310G2 U.310-250-10 24 5,600 U.20 25 - 170 160 7 70 120 x 265 x 305 U.20SE4 U.20-1S 24 3,500
