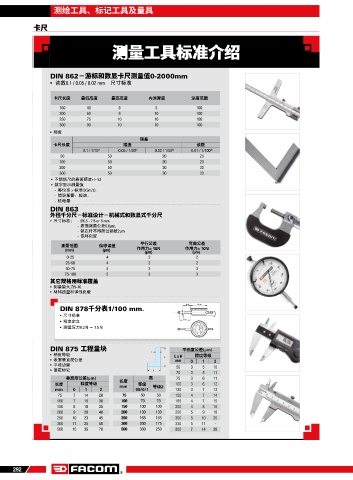

Page 296 - FACOM_产品目录2023

测绘工具、标记工具及量具

卡尺卡尺

测量工具标准介绍测量工具标准介绍

DIN 862－游标和数显卡尺测量值0-2000mm
• 读数0.1 / 0.05 / 0.02 mm 尺寸标准

卡尺长度 最低高度 最高高度 内测厚度 深度范围
160 40 8 5 100
200 60 8 10 100
250 75 10 10 100
300 90 10 10 100
• 精度
误差
卡尺长度 精度 读数
0.1 / 1/10 th 0.05 / 1/20 th 0.02 / 1/50 th 0.01 / 1/100 th
50 50 20 20
100 50 20 20
200 50 30 30
300 50 30 30
• 不锈钢尺的表面硬度+/- 53
• 数字显示测量值
- 移位率 > 标准(0.5m/s).
- 错误报警：超速，
- 低电量
DIN 863
外径千分尺－标准设计－机械式和数显式千分尺
• 尺寸标准： - Ø6.5 - 7.5 or 8 mm.
- 表面测量公差0.6µm.
- 锁定杆不得超过读数2µm
- 嵌环刻度
平行公差 弯曲公差
测量范围 偏移误差
(mm) (µm) 作用力= 10N 作用力= 10N
(µm) (µm)
0-25 4 2 2
25-50 4 2 2
50-75 5 3 3
75-100 5 3 3
其它规格用标准覆盖
• 测量量大力5-10
• 材料质量和弹性负载

16 min. 1 Ø 60 max.
DIN 878千分表1/100 mm.
• 尺寸标准 Ø 8 h6 9 max.
• 精度定义 34 max.
• 测量压力0.3 N － 1.5 N 50 60 40 70 30 5 6 7 80 3 4 20 8 2 1 0 9 90 10 0

DIN 875 工程量块 I e 平面度公差(µm)
• 精度等级 L L x H 精度等级
• 表面垂直度公差 mm 0 1 2
• 平坦边缘 50 3 5 10
• 法定标记 H
70 3 5 11
垂直度公差(µm) 高 75 3 6 11
长度
长度 精度等级 mm 等级 等级2 100 3 6 12
mm 0 1 2 00/0/1 130 3 7 13
75 7 14 28 75 50 50 150 4 7 14
100 7 15 30 100 70 70 165 4 7 15
150 8 18 35 150 100 100 200 4 8 16
200 9 20 40 200 130 130 250 5 9 18
250 10 23 45 250 165 165 300 5 10 20
300 11 25 50 300 200 175 330 5 11 -
500 15 35 70 500 330 250 500 7 14 28
