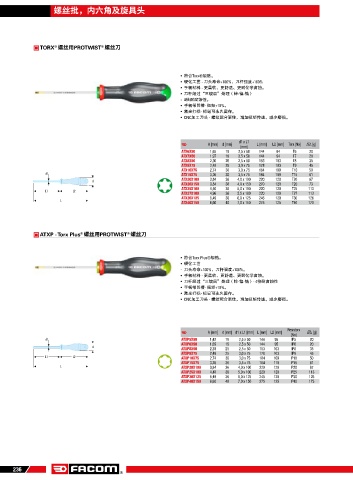

Page 240 - FACOM_产品目录2023

螺丝批，内六角及旋具头

®
®
TORX 螺丝用PROTWIST 螺丝刀

• 符合Torx®规格。
• 硬化工艺 - 刀头寿命+100%，刀杆强度+100%
• 手柄材料 - 更柔软、更舒适、更耐化学腐蚀。
• 刀杆经过“三镀层”处理（锌-镍-铬）
- 4倍耐腐蚀性。
• 手柄带凹槽- 扭矩+10%。
• 激光打标- 标记可永久留存。
• CNC加工刀头 - 螺纹配合更佳，增加扭矩传递，减少磨损。

d1 x L1
A [mm] d [mm] L [mm] L2 [mm] Torx [No] [g]
[mm]
ATX6X50 1,65 19 2,5 x 50 144 94 T6 20
ATX7X50 1,97 19 2,5 x 50 144 94 T7 20
ATX8X50 2,30 26 2,5 x 50 153 103 T8 35
ATX9X75 2,48 25 3,0 x 75 178 103 T9 45
ATX10X75 2,74 30 3,0 x 75 184 109 T10 50
d1 ATX15X75 3,26 30 3,5 x 75 184 109 T15 61
ATX20X100 3,84 36 4,0 x 100 220 120 T20 67
d
ATX20X150 3,84 36 4,0 x 150 270 120 T20 73
ATX25X100 4,40 36 5,0 x 100 220 120 T25 113
L1 L2
ATX27X100 4,96 36 5,5 x 100 220 120 T27 113
ATX30X125 5,49 36 6,0 x 125 245 120 T30 126
L ATX40X150 6,60 40 7,0 x 150 275 125 T40 173

®
®
ATXP - Torx Plus 螺丝用PROTWIST 螺丝刀

• 符合Torx Plus®规格。
• 硬化工艺
- 刀头寿命+100%，刀杆强度+100%。
• 手柄材料 - 更柔软、更舒适、更耐化学腐蚀。
• 刀杆经过“三镀层”处理（锌-镍-铬）- 4倍耐腐蚀性
• 手柄带凹槽- 扭矩+10%。
• 激光打标- 标记可永久留存。
• CNC加工刀头 - 螺纹配合更佳，增加扭矩传递，减少磨损。

Resistorx
A [mm] d [mm] d1 x L1 [mm] L [mm] L2 [mm] [g]
[No]
d1 ATXP5X50 1,42 19 2,5 x 50 144 95 IP5 20
ATXP6X50 1,65 19 2,5 x 50 144 95 IP6 20
d ATXP8X50 2,30 25 2,5 x 50 153 103 IP8 35
ATXP9X75 2,48 25 3,0 x 75 178 103 IP9 45
L1 L2 ATXP10X75 2,74 30 3,0 x 75 184 109 IP10 50
ATXP15X75 3,26 30 3,5 x 75 184 110 IP15 61
L ATXP20X100 3,84 36 4,0 x 100 220 120 IP20 67
ATXP25X100 4,40 36 5,0 x 100 220 120 IP25 113
ATXP30X125 5,49 36 6,0 x 125 245 120 IP30 126
ATXP40X150 6,60 40 7,0 x 150 275 125 IP40 173

236
