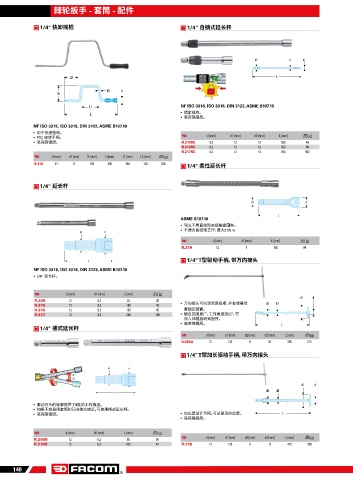

Page 144 - FACOM_产品目录2023

棘轮扳手 - 套筒 - 配件

1/4" 快卸摇把 1/4" 自锁式延长杆

d2 d d1

L2

d1 d
H
L1 NF ISO 3316, ISO 3316, DIN 3123, ASME B107.10
L • 锁定机构。
• 高亮铬镀层。
NF ISO 3315, ISO 3315, DIN 3122, ASME B107.10
• 用于快速旋转。
• PVC 旋转手柄。 d [mm] d1 [mm] d2 [mm] L [mm] [g]
• 高亮铬镀层。 R.210RC 8,2 12 13 100 45
R.215RC 8,2 12 13 150 60
R.217RC 8,2 12 13 250 100
d [mm] d1 [mm] H [mm] L [mm] L1 [mm] L2 [mm] [g]
R.110 21 8 110 360 130 120 220
1/4" 柔性延长杆

1/4" 延长杆

d1 d

L
ASME B107.10
• 可以不用直线型来接触紧固件。
• 不适合高扭矩工作：最大2.8N.m
d1 d
d [mm] d1 [mm] L [mm] [g]
R.216 12 8 150 66

L 1/4" T型驱动手柄，带万向接头
NF ISO 3316, ISO 3316, DIN 3123, ASME B107.10
• 1/4" 延长杆。

d [mm] d1 [mm] L [mm] [g]
d1 d
R.209 12 8,2 55 30
R.210 12 8,2 100 45 • 万向接头可以承受高扭矩，并有弹簧位 d3 d2
R.215 12 8,2 150 65 置锁定装置。
R.217 12 8,2 250 105 • 触及范围更广，工作角度达65°，可
深入凹槽旋转紧固件。
• 高亮铬镀层。 L
1/4" 摆式延长杆
d [mm] d1 [mm] d2 [mm] d3 [mm] L [mm] [g]
R.229A 13 135 9 13 385 215

1/4" T型加长驱动手柄，带万向接头

d1 d
6°
6°
d1 d
d3 d2
L
• 驱动方头的轮廓提供了8度的工作角度。
• 如果不容易用套筒和万向接头接近，可使用摆式延长杆。
• 高亮铬镀层。 • 加长型设计手柄，可达更深的位置。 L
• 高亮铬镀层。

d [mm] d1 [mm] L [mm] [g]
R.209S 12 8,2 55 30 d [mm] d1 [mm] d2 [mm] d3 [mm] L [mm] [g]
R.210S 12 8,2 100 45 R.228 13 135 9 13 470 250

140
