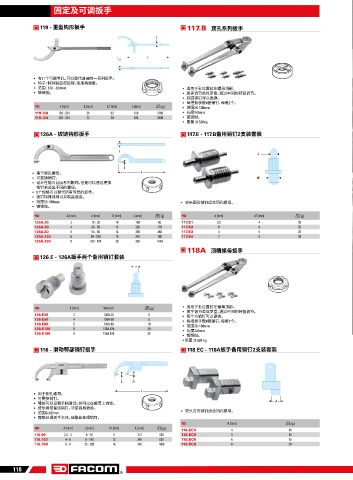

Page 122 - FACOM_产品目录2023
P. 122
固定及可调扳手
119 - 重型钩形扳手 117.B 顶孔系列扳手
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
E
L
E1
• 有11个可调节孔，可以替代普通的一系列扳手。
• 钩子：特殊锻造和处理，适用高强度。
• 范围： 120 - 324mm • 适用于孔位置位在螺母顶部。
• 镀铬抛。 • 扳手调节类似罗盘，通过中间的转钮调节。
• 双圆销钉可以更换。
• 每把扳手配4套销钉，每套2个。
d [mm] E [mm] E1 [mm] L [mm] [g] • 范围20-100mm
119.3/8 120 - 224 26 9,5 610 3160 • 长度245mm
119.3/4 220 - 324 32 20 635 5900 • 镀铬抛。
• 重量： 0.530kg
126A - 铰链钩形扳手 117.E - 117.B备用销钉2支装套装
E
d
A
L
• 用于侧孔螺母。
• 可更换销钉。 d1
• 设计性能与125A系列相同，但是可以通过更换
销钉来适应不同的螺母。
• 5个规格可以替代所有传统的扳手。
• 销钉特殊处理以实现高强度。
• 范围15-180mm • 双头圆形销钉适合顶孔螺母。
• 镀铬抛。
A [mm] d [mm] E [mm] L [mm] [g] d [mm] d1 [mm] [g]
126A.35 3 15 - 35 10 168 80 117.E1 2,5 4 15
126A.50 4 35 - 50 12 202 170 117.E2 6 8 25
126A.80 5 50 - 80 14 280 360 117.E3 3 5 20
126A.120 6 80 - 120 18 345 700 117.E4 7 9 30
126A.180 8 120 - 180 20 492 1440
118A 顶槽螺母扳手
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
126.E - 126A扳手两个备用销钉套装
d
d [mm] Wrench [g] • 适用于孔位置位在螺母顶部。
• 扳手调节类似罗盘，通过中间的转钮调节。
126.E35 3 126A.35 5 • 两个方销钉可以更换。
126.E50 4 126A.50 5 • 每把扳手配4套销钉，每套2个。
126.E80 5 126A.80 10 • 范围20-100mm
126.E120 6 126A.120 20 • 长度245mm
126.E180 8 126A.180 35
• 镀铬抛。
• 重量： 0.530 kg.
116 - 滑动鄂部销钉扳手 118.EC - 118A扳手备用销钉2支装套装
A d1
L
• 用于侧孔螺母。
• 可更换销钉。 A
• 鄂部可以沿着手柄滑动，并可以在螺母上自锁。
• 提供两组备用销钉，非常容易更换。
• 范围0-200mm • 双头方形销钉适合顶孔螺母。
• 镀铬处理扳手主体，盐酸盐处理销钉。
A [mm] [g]
A [mm] d [mm] d1 [mm] L [mm] [g] 118.EC4 4 10
116.50 2,5 - 4 0 - 50 8 213 380 118.EC5 5 15
116.100 4 - 6 0 - 100 12 345 820 118.EC6 6 15
116.200 6 - 8 35 - 200 16 546 1960 118.EC8 8 20
118
